Dalian group CKD6150A * 1000 tempat tidur datar tertutup penuh bubut CNC

Stok:

SKU:{{ product.sku }}

Model: {{ product.model }}

undefined

加工范围

床身上最大工件回转直径		mm	φ500
刀架上最大工件回转直径		mm	φ280
最大工件长度		mm	750、1000、1500、2000
最大加工长度		mm	680、930、1430、1930
最大车削直径	立式四工位刀架	mm	Φ500
最大车削直径	卧式六工位刀架	mm	Φ400
主轴中心高		mm	250
床身导轨宽度		mm	400
工件极限重量(只使用卡盘)		kg	400

主传动

标准配置：伺服+手动三档型（可选自动三档型）

伺服电机驱动		手动三档，档内自动无级变速
主电动机（伺服电机）	kW	7.5/11
主轴通孔直径	mm	Ф82
通过棒料直径	mm	φ48【φ250mm/10寸中空液压卡盘（通用技术大连机床）】 φ68【φ250mm/10寸中空液压卡盘（台湾）】
主轴孔锥度	mm	前端Ф90 1:20
主轴头		C8
主轴前端轴承内径	mm	Ф120
主轴转速范围	r/min	7～1600 (低档7～100、中档30～400、高档110～1600）

主传动为手动或自动无级变速（伺服型）

通过伺服电机调速，在经过三挡手动或自动变速，使主轴得到三段无级调速，并在每一段内可实现恒线速切削。

主轴的转速列于下表（r/min），在手动低（L）、中（M）、高（H）三挡范围内可实现无级调速。

L	7～100
M	30～400
H	110～1600

主轴功率扭矩特性曲线

伺服型主轴

双速型

双速电机驱动		手动六档，档内自动有级变速
主电动机（双速电机）	kW	6.5/8
主轴通孔直径	mm	Ф82
通过棒料直径	mm	φ48【φ250mm/10寸中空液压卡盘（通用技术大连机床）】 φ68【φ250mm/10寸中空液压卡盘（台湾）】
主轴孔锥度	mm	前端Ф90 1:20
主轴头		C8
主轴前端轴承内径	mm	Ф120
主轴转速范围	r/min	35～1600 (35/50/70/100、140/200/280/400、565/800/1130/1600）

主传动为有级变速（双速电机）（双速型）

双速电机+六挡手动变速，使主轴得到12级转速。

主轴的各级转速列于下表(r/min)。

L	35	70	50	100
M	140	280	200	400
H	565	1130	800	1600

变频+手动三档型、变频+自动三档型

变频电机驱动		手动三档，档内自动无级变速
主电动机（变频电机）	kW	7.5
主轴通孔直径	mm	Ф82
通过棒料直径	mm	φ48【φ250mm/10寸中空液压卡盘（通用技术大连机床）】 φ68【φ250mm/10寸中空液压卡盘（台湾）】
主轴孔锥度	mm	前端Ф90 1:20
主轴头		C8
主轴前端轴承内径	mm	Ф120
主轴转速范围	r/min	7～1600 (低档7～100、中档30～400、高档110～1600）

主传动为手动或自动无级变速（变频型）

通过变频器调频，使变频电机调速，在经过三挡手动或自动变速，使主轴得到三段无级调速，并在每一段内可实现恒线速切削。电机变频调速范围在5～99Hz，其中33.3Hz以下为恒扭矩区，33.3Hz以上为恒功率区，调速特性曲线。

主轴的转速列于下表（r/min），在手动低（L）、中（M）、高（H）三挡范围内可实现无级调速。

L	7～100
M	30～400
H	110～1600

主轴功率扭矩特性曲线

变频型主轴

尾座装置

尾座套筒直径		mm	Ф75
尾座套筒行程	手动尾座	mm	150
尾座套筒行程	液压尾座	mm	120
尾座套筒锥孔锥度			莫氏5号

进给系统

刀架最大行程	横向(X)	mm	280
刀架最大行程	纵向(Z)	mm	685、935、1435、1935
滚珠丝杠直径×螺距	横向(X)	mm	φ20×4
滚珠丝杠直径×螺距	纵向(Z)	mm	φ40×6(750～1500规格) φ50×6(2000规格)
快速进给	横向(X)	mm/min	4000
快速进给	纵向(Z)	mm/min	8000（750～1500规格）6000（2000规格）

机床精度标准

定位精度	横向(X)	mm	0.018
定位精度	纵向(Z)	mm	0.021(750规格)、0.024(1000规格)、 0.026(1500规格、2000规格)
重复定位精度	横向(X)	mm	0.006
重复定位精度	纵向(Z)	mm	0.008(750规格)、0.011(1000规格)、 0.014(1500规格、2000规格)
工件加工精度			IT6～IT7
工件表面粗糙度			Ra1.6

刀架装置

标准配置：电动立式四工位刀架

刀架电机	功率	W	180
刀架电机	转速	r/min	1500
刀杆截面		mm	25×25
重复定位精度		mm	0.008
换刀时间(单工位)		s	3

特殊选择配置：电动卧式六工位刀架

刀架电机	功率	W	120
刀架电机	转速	r/min	1400
刀杆截面		mm	25×25
最大镗刀直径		mm	Ф32
重复定位精度		mm	0.008
换刀时间(单工位)		s	4

电源装置

电源形式		交流三相380 V±10% /50Hz±2Hz
用电容量	kVA	24

冷却装置

水箱容积	L	35
冷却泵电机功率	W	200
冷却泵流量	L/min	25

机床外形尺寸及重量

机床外形尺寸(长×宽×高)

2580×1750×1620（750规格）

2830×1750×1620（1000规格）

3330×1750×1620（1500规格）

3830×1750×1620（2000规格）

机床净重

2550（750规格）、2600（1000规格）

2700（1500规格）、2800（2000规格）

undefined

本机床为纵(Z)、横(X)两坐标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。CKD6150A选用FANUC、西门子、广州数控、华中数控等国内外知名公司的数控系统，对工件可进行多次重复循环加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。

undefined

结构特点

高刚性的结构设计
	床身采用树脂砂铸造，人工时效处理，因此，有良好的刚性和吸震性，可保证高精度切削加工
床头箱
	手动变档
	电动自动变档
精密、快速的纵横向驱动
	机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。
自动集中润滑系统
	配有集中润滑器对滚珠丝杠及导轨进行强制自动润滑，可有效提高机床的动态响应特性及丝杠、导轨的使用寿命。
电动刀架

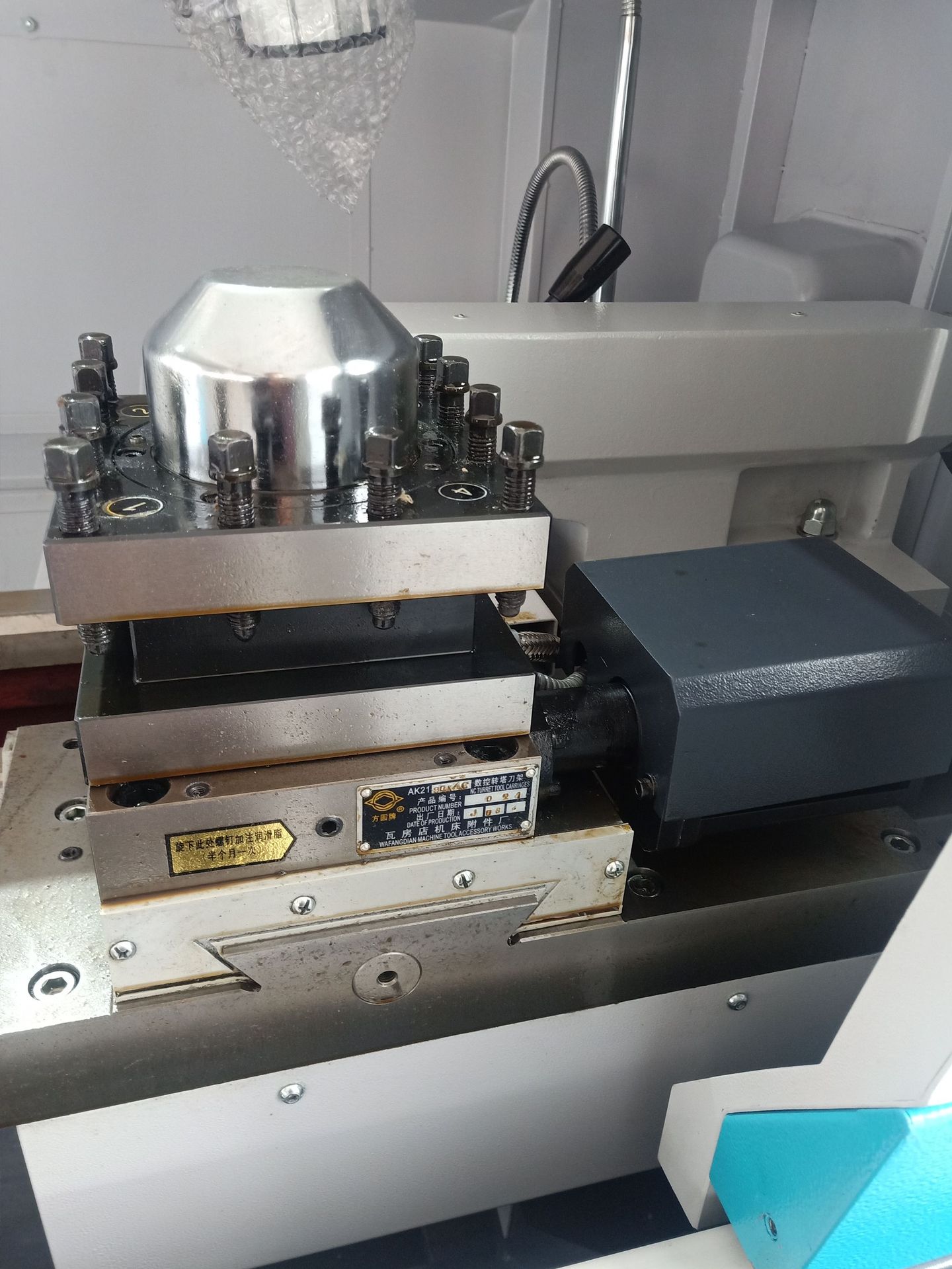

	立式四工位刀架
	卧式六工位刀架
卡盘
	手动卡盘
	液压卡盘
尾架
	手动形式
	液压驱动形式
全封闭的防护
	机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。数控50系列机床750、1000、1500规格采用全封闭防护，其余规格机床采用半封闭防护。

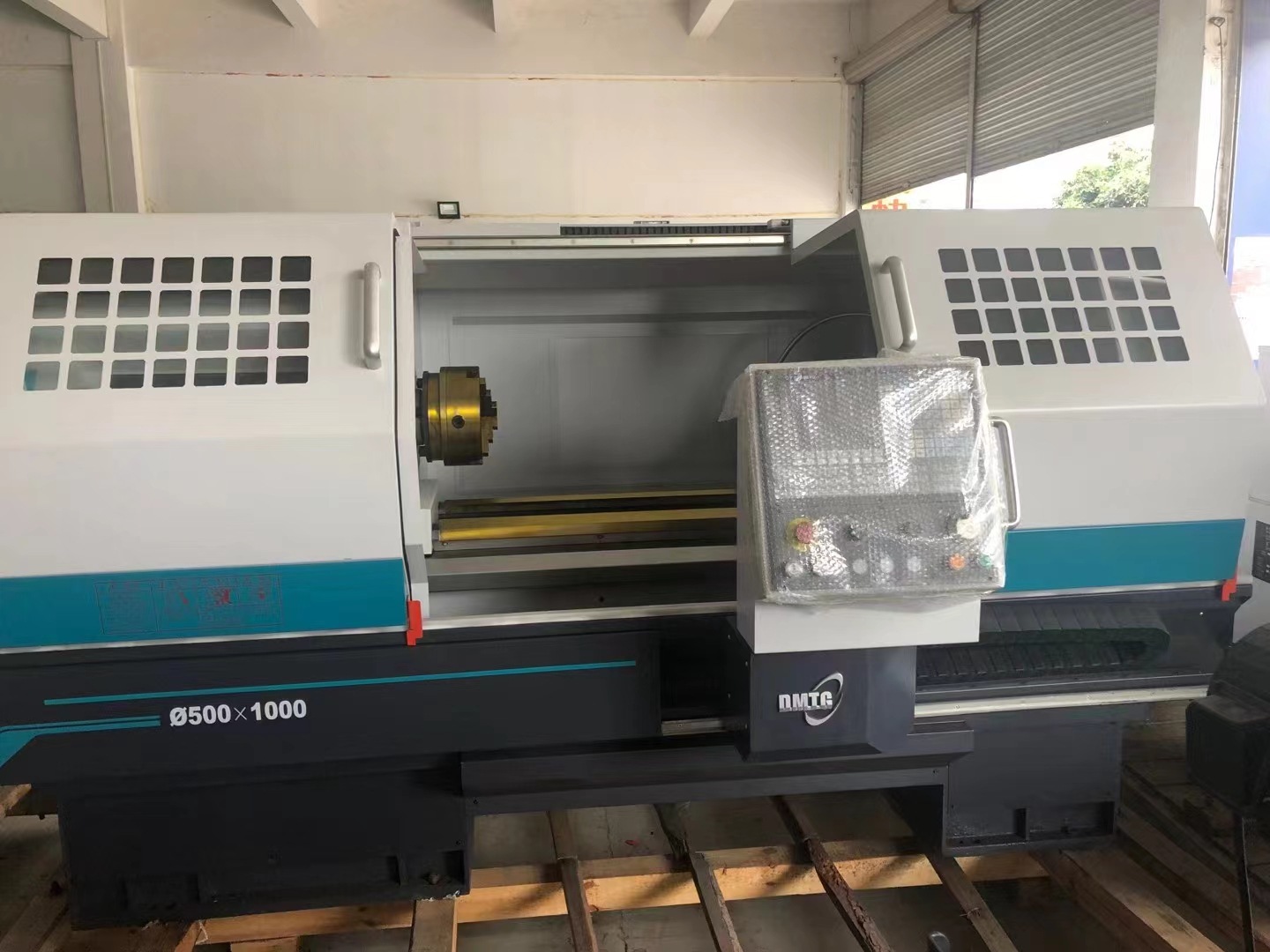

微信图片_20240407105815

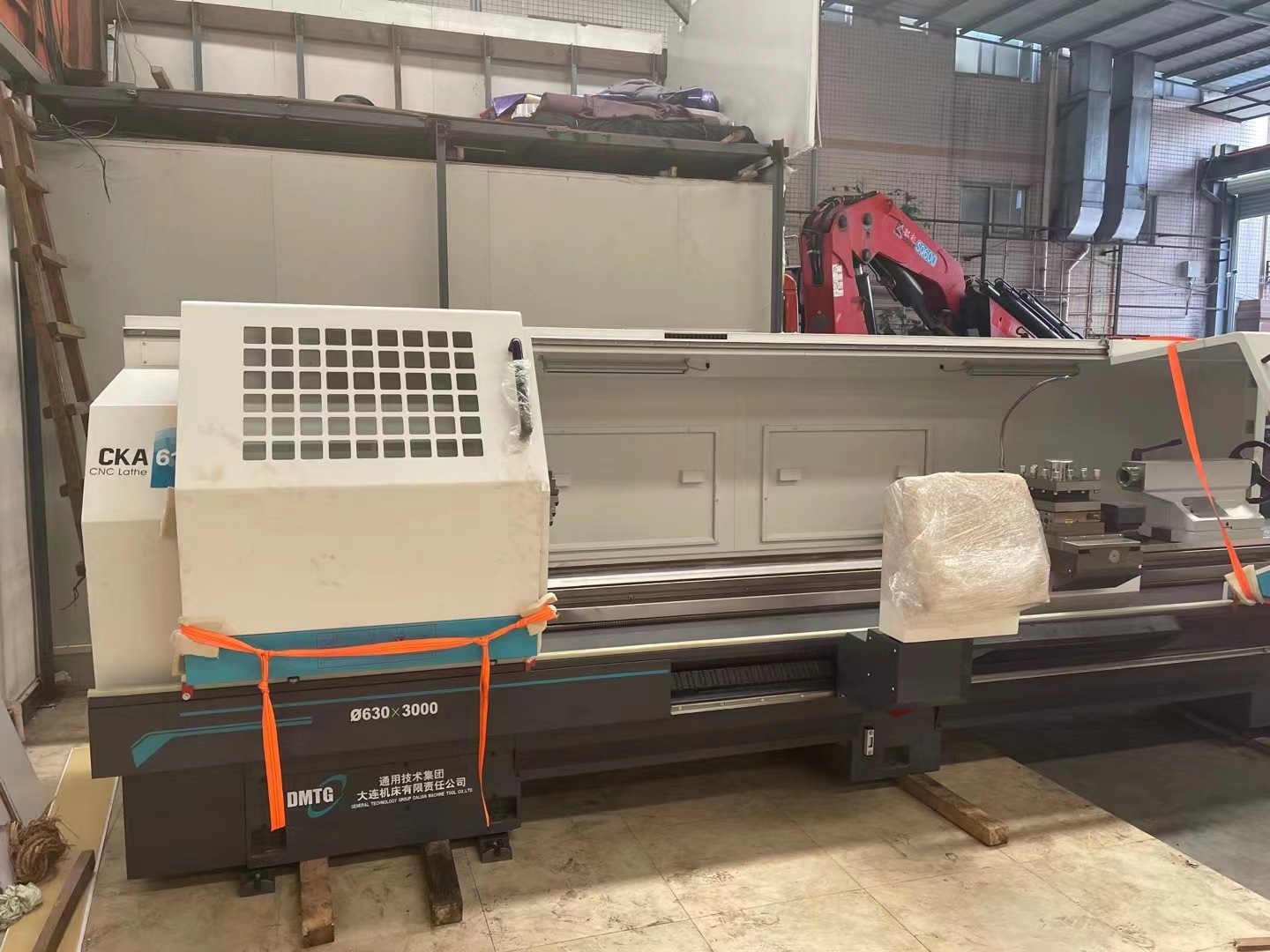

630车床

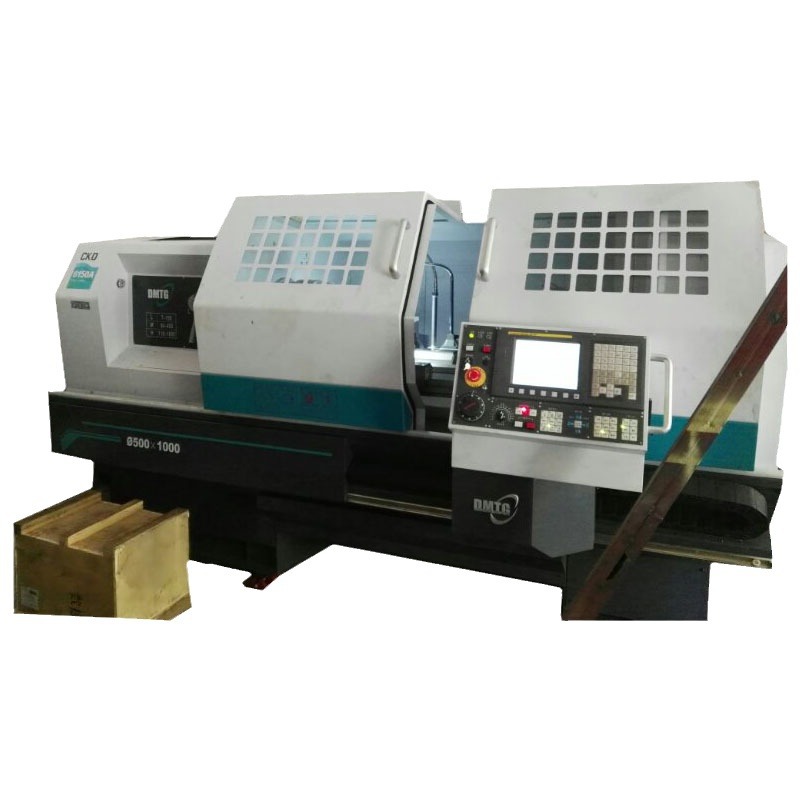

2024-08-03 11:02:50.jpg

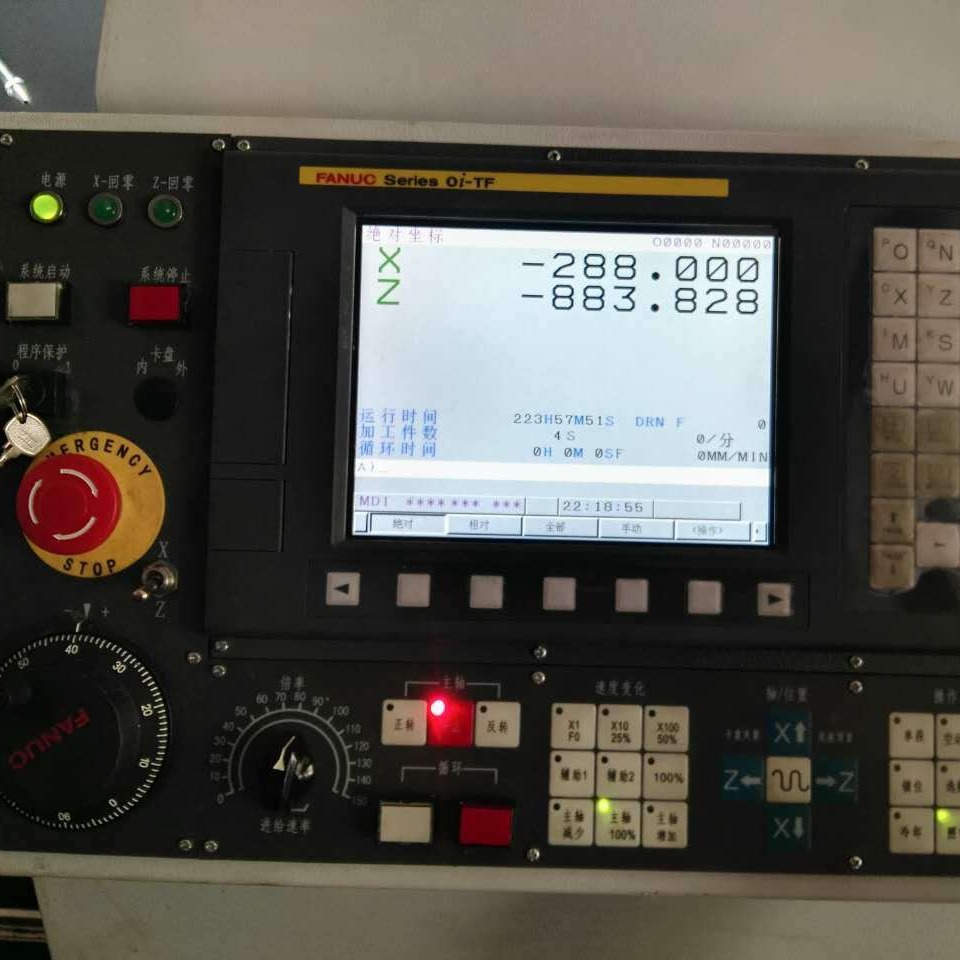

2024-08-03 10:18:02.jpg
