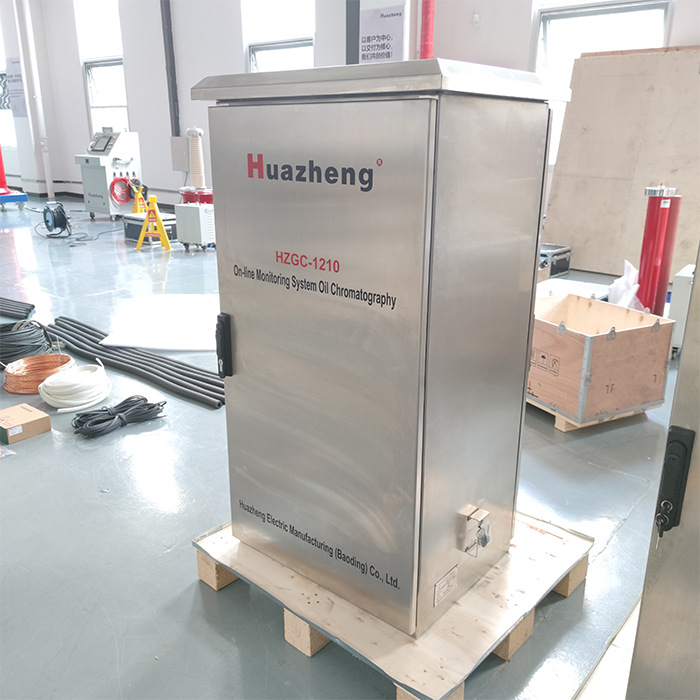

Sistem pemantauan kromatografi minyak transformator secara online Sistem pengujian lengkap pemantauan minyak isolasi secara online

序号

技术参数名称

提供值

1

系统型号

HZGC-1210

2

工作环境温度

-40℃～＋65℃

3

工作环境湿度

相对湿度5～95%（装置内部既无凝露，也不应结冰）

4

大气压力

70kPa～110kPa

5

工作电源

AC 220 V±10% ， 50Hz

6

监测组分

H₂、 CO、 CO₂、 CH₄、 C₂H₄、 C₂H₂、 C2H6、N2(选配)、O2(选配)等9种气体组分及微水、相对增长率及绝对增长速度； 油中微水监测可选

7

分析诊断功能

通过改良三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断，并提供原始谱图

8

最小检测周期

60分钟，可由用户自行设定，默认24小时/次

9

取样方式

循环取样，安全真实地反应变压器中气体真实情况

10

油气分离方式

真空脱气方式

11

数据存储寿命

≥ 10 年

12

配备载气量

气源发生器

13

监测气体

测量范围

最低检测

1）

H₂

2～ 2000 µ l/l

2µ l/l

2）

CO

25～ 3000 µ l/l

25 µ l/l

3）

CO₂

25～ 15000 µ l/l

25 µ l/l

4）

CH₄

0.5～ 600 µ l/l

0.5 µ l/l

5）

C₂H₄

0.5 ～ 600 µ l/l

0.5 µ l/l

6）

C₂H₆

0.5～ 600 µ l/l

0.5µ l/l

7）

C₂H₂

0.5～ 200 µ l/l

0.5 µ l/l（0.2ul/l需订制）

8）

O2

500～ 100000µ l/l

500µ l/l

9）

N2

500～ 50000µ l/l

500µ l/l

10）

H2O（可选）

1 ～ 800 µ l/l

11）

总烃

2～ 2000 µ l/l

12）

总含气量（可选）

0.2 ～ 15%

13）

稳定性（测量偏差）

符合国网相关500KV及以下变电站A级误差标准

14）

静电放电抗扰度

4 级，± 8kV－± 15kV

15）

电快速瞬变脉冲群抗扰度

4 级，± 4kV

16）

浪涌（冲击）抗扰度

4 级，± 4kV

17）

耐地震能力：地震波为正弦波

持续时间：三个周波，安全系数 1.67

地震烈度 9 度地区：

地面水平加速度 0.4g ，地面垂直加速度 0.2g

地震烈度 8 度地区：

地面水平加速度 0.25g ，地面垂直加速度 0.125g

地震烈度 7 度地区：

地面水平加速度 0.2g ，地面垂直加速度 0.1g

18）

存储运输极限环境温度

-40 ℃ ～＋ 80 ℃

19）

外壳的防护性能

室外安装部件（本系统和通讯控制单元） IP56

20）

外形尺寸

宽 600mm × 深 535mm × 高 1200mm

21）

整机重量

160kg左右

22）

基础尺寸

长 600mm × 宽 500mm × 地面高 200mm左右详细施工见基座施工图
