一、变压器油气相色谱分析仪简介

GC2030变压器油色谱仪是用色谱法测定变压器油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的7种气体组分含量的全分析，其对乙炔的最小检测浓度达0.05ppm，稳定时间小于40分钟基线平稳。

主要检测：H2、CO、CO2、CH4、C2H4、C2H6、C2H2

二、方法引用标准
◆DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
◆GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
◆电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》
◆GB/T7252-2001《变压器油中溶解气体分析和判断导则》

三、GC2030变压器油专用色谱仪基本配置

产品名称	数量	描述	备注
GC2030型变压器油溶解气体检测色谱仪	1台	网络反控色谱仪，大屏幕中英文液晶显示，大体积柱箱设计，一体化汽化室设计，双柱双气路，双重稳流设计，微机温控，实时显示六路温控，升温状态，网络（多达253路）数字信号输出，故障自检，过热保护，定时开关机，可拆卸设计石英高温喷嘴，16阶程序升温、自动双后开门系统（可联接多个外部事件，适用于实时在线监控）
色谱进样器	1套	填充柱进样器	用于微量进样器注射进样
高灵敏度检测器	3套	FID检测器2套，TCD检测器1套（可多倍放大）
Ni转化炉	1套	用于将微量CO CO2转化为CH4在FID中响应
氢气发生器	1台	产生高纯氢气（含量可达99.995%）	也可以采购氢气钢瓶（含减压阀）
空气发生器	1台	产生三级无油压缩空气	也可以采购空气钢瓶（含减压阀）
标准气体	1套	含国家规定的七组分溶解气体，4L，含减压阀
变压器油测定专用色谱柱	3根	一根测定H2、CO、CO2，一根测定CH4、C2H4、C2H6、C2H2，还有一根为TCD参比气	中性极性或弱极性
变压器油专用色谱工作站	1台	用于色谱仪控制及数据通信	数字信号通信，电脑反控色谱仪的各种参数设置
配套设备	1套	小胶帽200个，双向针头100支，1ml 5ml 100ml玻璃注射器，定量卡2个，不锈钢针头100个
氮气钢瓶及减压阀	1瓶	99.999%氮气 40L
电脑打印机	1套	含网卡即可，windows XP 或win7，32位系统
振荡器	1套	用于样品油气的收集

四、仪器基本技术指标

	GC2030
温度控制	室温以上4— 450℃，选用液氮制冷：-80℃-400℃
柱箱温控精度	±0.01℃
显示精度	0.1℃
柱箱程升速率	16阶程序升温，0-40℃/min（调节增量0.1℃/min）最高可达80℃/min
程序升温重复性	≤1％
TCD检测器灵敏度	S值≥15000mv.ml/mg(苯)
基线漂移	≤30uv/30min
基线噪音	≤10uv
FID检测器检出限	≤3×10^-12g/s（十六烷）
基线漂移	≤1×10^-13 A/30min
基线噪音	≤5×10^-14A/30min
自动化工程	可增加：自动点火功能、实现自动进样器连接、四路流量压力显示功能，可选用反控工作站实现反控

变压器油测定指标

变压器油中气体最小检测限（单位ul/L）

H2	CO	CH4	CO2	C2H4	C2H6	C2H2
≤1.5	≤2	≤0.05	≤5	≤0.05	≤0.05	≤0.05

(优于国家标准）

1）典型色谱图如下：

色谱核心数据：

温度控制水平

新色谱可以0.01度，保守也可达0.02度。国内：0.1度至今还在努力达到0.05度。国外：0.01-0.02度（0.1度为低端机，国外已经不生产）

信号匹配及输出

内部CAN的方式，采用接口板设计，可以随意转化为网口输出、232输出、485输出等等。国内：一般都是2根电压信号输出，外接第三方软件，无法实现数字化，更别说远程传输和远程通信

设计基础

采用ARM嵌入式设计，容易实现无线控制，远程控制及手机APP控制，仪器体积小，节省实验室空间

2）色谱的基本技术 → 数字信号实现简易操控

采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理；

仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果；

仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用；

仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）；

仪器可配备的真空荧光屏或彩色触摸屏，满足不同的用户需求；

系统具有中、英文2套操作系统，可自由切换；

控温区域、电子流量控制器（EFC）、电子压力控制器（EPC）可由用户自由命名，方便用户的使用（选配）；

仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD、ECD、FPD和NPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便的选购安装其它检测器；
仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性；

全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快；

3）人性化设计 → 便捷更换

配件更换：进样垫、衬管、极化极、收集极、喷嘴均可单手即可更换

主体更换：填充柱、毛细管进样器、TCD、FID检测器只需要一个扳手即可完全拆卸，维护非常便捷

喷嘴：独特耐高温石英设计，不易破碎且惰性更好，旋转密封，密封更彻底

定位：独特毛细管定位系统，有效保证柱子安装重复性及燃烧速率恒定型

电路：采用插拔式设计，只需要拆卸四个螺丝即可完成更换

undefined

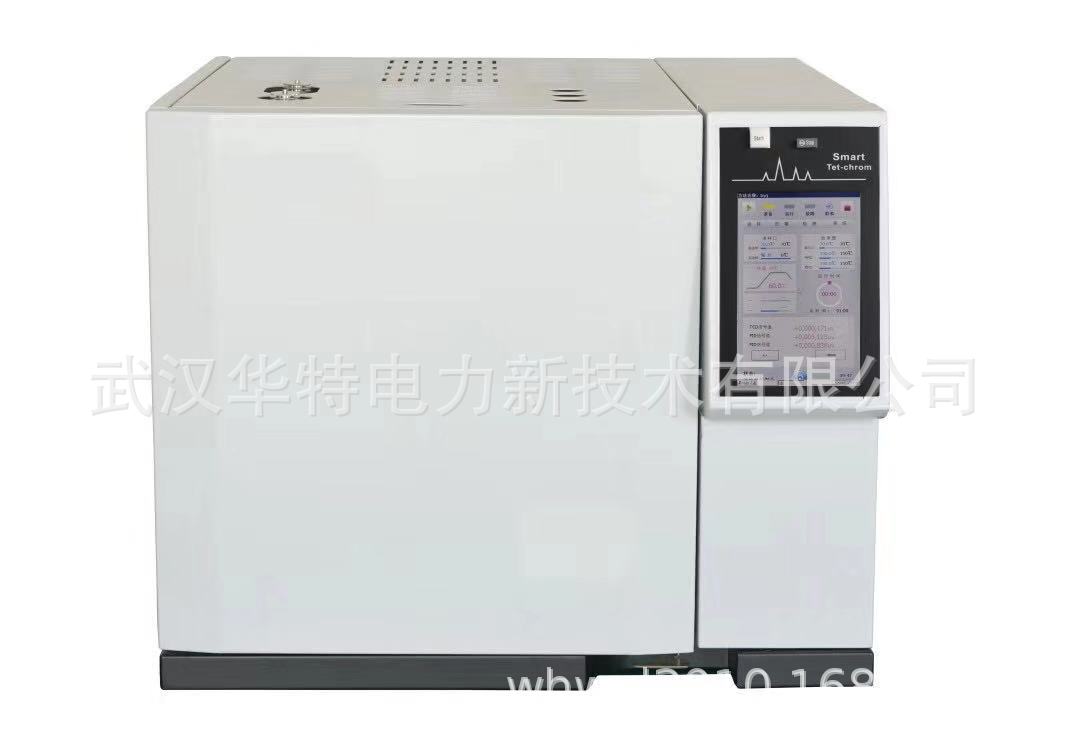

GC2030变压器油气相色谱分析仪
