UJ33a经过改进后使用说明:
经过改造后的UJ33a用3.000mA的恒流电流对测量盘线路供电省去了内置标准电池,和调节工作电流用的粗与微的二个电位器使之操作简单,准确度提高。
使用方法如下:
1.将仪器置于20℃±5℃的测量室内,接通电源预热1小时以上。
2.面板上Kz置中,(与面板垂直),在末知二个接线柱上接上末知电势,调节调零电位器,使检流计指示为“0”。、
3.选择合适的量程,将Kz拨向“末知”,调节Ⅰ、Ⅱ、Ⅲ、三个盘,使检流计指针为“零”,然而读出它的测量结果。其他操作与原来不改进前一样。
上海东茂电子科技有限公司技术部0571-23232985
技术改进:陈老师。发货日期:2017年12月8日星期五
一、用途
UJ33a是测量精度为0.05%的携带式直流电位差计,可在实验室、车间及现场测量直流电压,或经换算测量直流电压、电流、功率、温度等。UJ33a有输出电压信号的功能,因此可用于校验指针或数字电压表、电子电位差计、毫伏计等工业仪表。该仪器广泛应用于计量院所与工矿企业的计量室;同时适用于高校多种物理实验及物化实验,例如热电偶测量温度、霍尔效应测量磁场、电极电位测定、酸碱度测定等等。
二、主要技术指标
1、各主要指标
倍率 | 测量范围 | 最小分度值 | 误差绝对值 | 热电势 | 检流计灵敏度 |
×5 | 0~1.0555V | 50μV | ≤0.05%Ux+50μV | ≤2μV | ≤格/50μV |
×1 | 0~211.1mV | 10μV | ≤0.05%Ux+5μV | ≤1μV | ≤格/10μV |
×0.1 | 0~21.11mV | 1μV | ≤0.05%Ux+0.5μV | ≤0.2μV | ≤格/3μV |
注:校对“标准”时,工作电流相对变化0.05%时,检流计指针转大于1格。
2、仪器使用条件:保证准确温度范围:15℃~25℃,使用温度范围:5℃~35℃,相对湿度:≤80%
3、外壳对线路绝缘电阻RJ>100MΩ
4、仪器测量回路的工作电流3mA,由机内安装二节18650锂充电电池供电。充电插孔在机箱的后侧面,充电器已随产品寄达。
5、电子基准源采用低功耗、低温度系数的能隙基准源,产生0.7V基准电动势;由机内安装的充电电池供电,见上款。
6、放大器采用低功耗、低漂移的运算放大器,电流常数<1×10-8A/mm,由1节6F22 9V市售叠层干电池供电。
7、仪器能耐受50赫正弦波500V电压历时1分钟的耐压试验。
8、外形尺寸:310×240×160mm
9、重量:<5kg
三、原理
本电位差计根据补偿法原理制成。
1、测量回路是由调节电阻RP、基准电阻RN、读数盘电阻RX串联构成的,3mA工作电流I就是在测量回路中流动的。
2、对标准:调节RP阻值、当工作电流I在RN上产生电压降等于标准电池电势值EN时,如开关K已打入RN这边,检流计便指零,此时工作电流I便准确地等于3mA。上述步骤称为“对标准”。
3、测量:调节已知电阻RX,令3mA工作用电流I产生的电压降等于被测值UX即UX=IRX,此时如开关K已打入RX那边,检流计即指零。从而可由已知的RX阻值大小(也就是读数盘上的档位数)来反映UX数值。
四、使用说明
1、测量未知电压UX:
首先给仪器充电充满(约充7个小时,以充电器上的指示灯由红灯变绿灯为充满的信号);然后打开机箱底部的电池盒盖,按极性装入9V6F22叠层电池1节,倍率开关从“断”旋到所需倍率(×0.1、×1、×5三选一),此时机内所有电源接通,预热稳定2至5分钟后调节“调零”旋钮,使检流计指针示值为零。被测电压(势)UX按极性接入“未知”端钮,“测量-输出”开关放于“测量”位置,扳键开关扳向“标准”,调节“粗”“微”旋钮即RP,直到检流计指向零位。
扳键扳向“未知”调节Ⅰ、Ⅱ、Ⅲ测量盘即RX,使检流计指零,被测电压(势)为测量盘读数与倍率乘积。
测量过程中,随着电池消耗,工作电流变化,所以连续使用时经常核对与微调“标准”,当然也要经常核对与微调零位,使测量精确。
2、作讯号输出:
按上述步骤,在对好“标准”后,将“测量-输出”开关旋到“输出”位置(同时也自动将检流计短路)。选择“倍率”及调节Ⅰ、Ⅱ、Ⅲ测量盘,扳键放在“未知”位置,此时“未知”端钮二端输出的电压值即为倍率与测量盘示值的乘积,此电压值可作为标准信号用来校准其它仪表。
使用完毕,“倍率”开关放到“断”位置,免于二组内附电池无谓放电。若长期不使用,将电池取出另行保管。
五、维护保养和注意事项
1、仪器应放在周围空气温度5℃~35℃、相对湿度小于80%的室内,空气中不应含有腐蚀性气体。
若仪器长期不用,将电池取出。
2、仪器若无法校对“标准”,则应考虑充电电池已亏电所致,需先行充电再用。
3、使用中,如发觉检流计灵敏度显著下降、无法调零、无规则偏转或没有偏转,可能因集成电路检流计的9V电池寿命已完毕引起,打开仪器低部电池盒盖,更换6F229V叠层电池即可。
4、仪器应每年计量一次,以保证仪器准确性。
5、长期搁置仪器再次使用时,应将各开关、滑线、旋转几次,减少接触点的氧化影响,使仪器工作可靠。
6、在用户遵守保管和使用规则的条件下,从制造厂发货日期起十捌个月内因产品质量不良而发生损坏不能正常工作时震动。

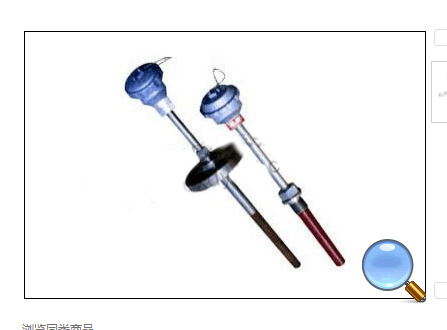

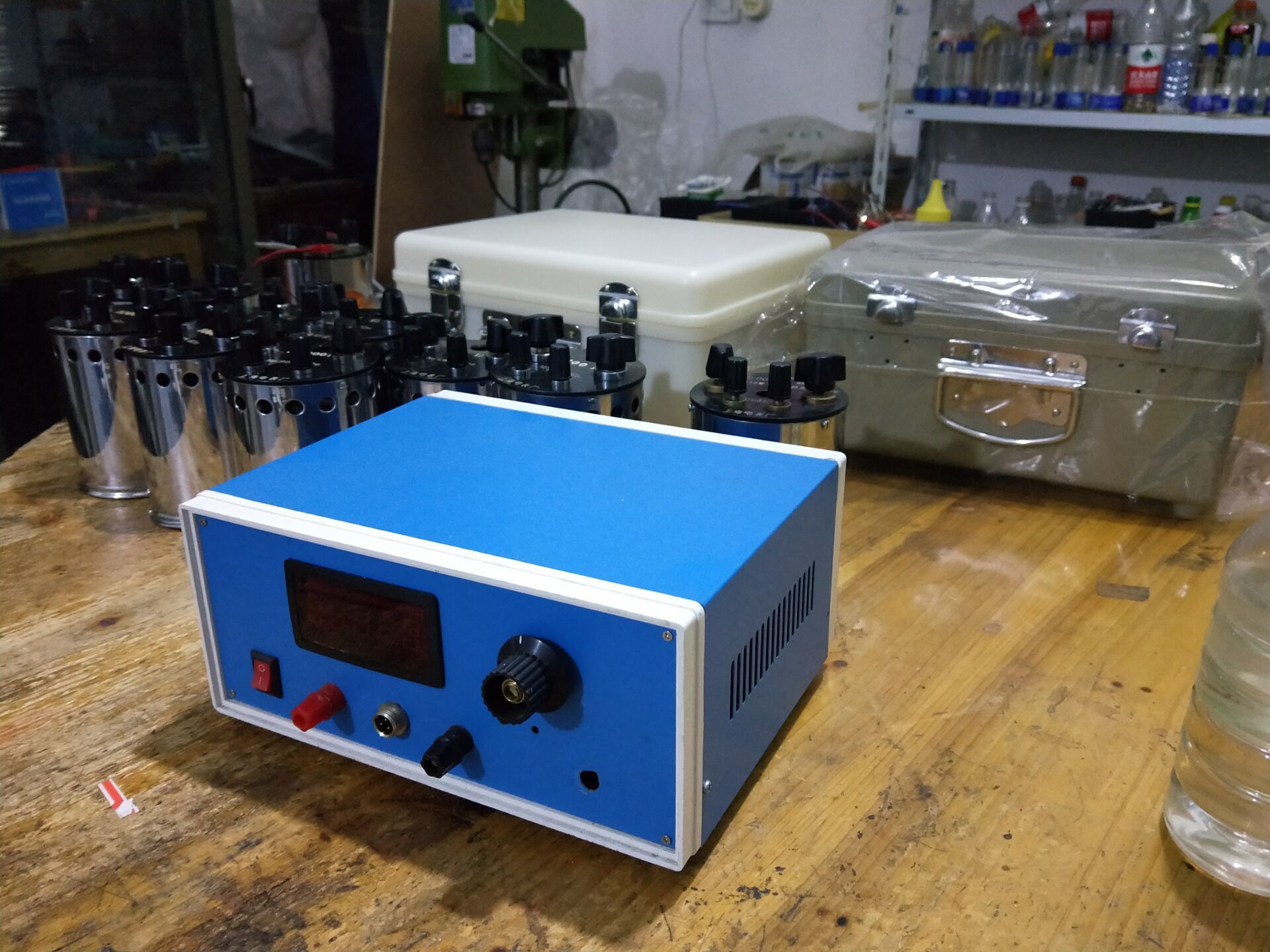

电位差计再要配热偶再另外加钱
