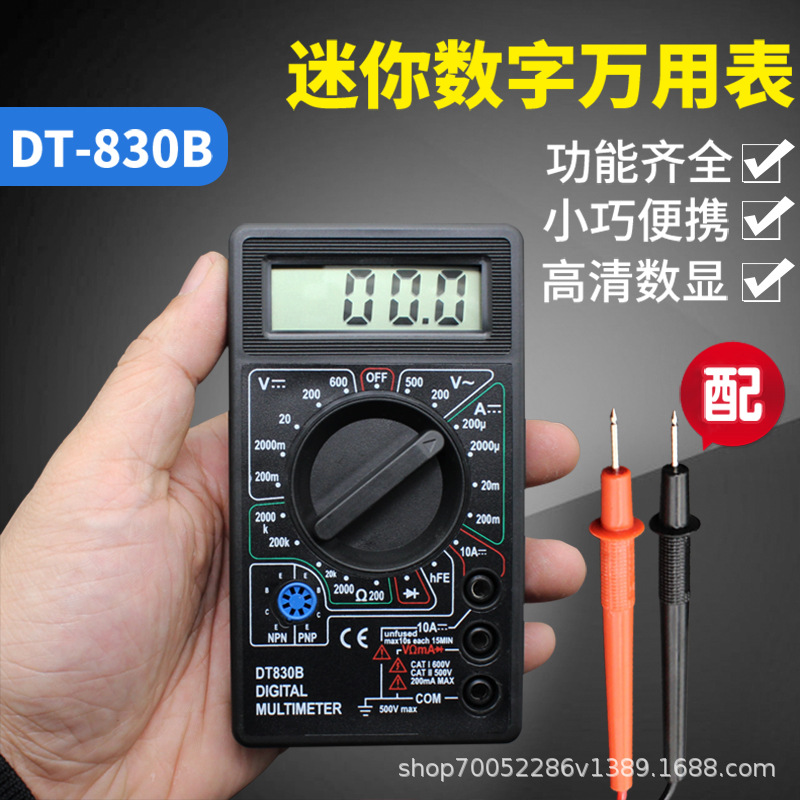

Multimeter digital mini DT830B, instrumen listrik multimeter genggam Universal lintas batas

外箱尺寸是26*28*55CM，重量14KG，一箱100个，单个重量120G

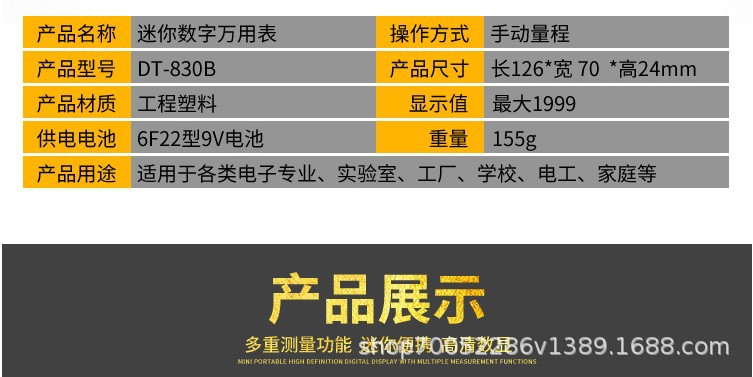

商品型号/名称：DT-830B/万用表

[功能]---------[量程]---------[准确度]
直流电压： 200mV-2000mV-20V-200V-1000V 【±(0.5%+2dgt)】
交流电压： 200V-750V 【±(1.2%+10dgt)】
直流电流： 200uA-2000uA-20mA-200mA-10A 【±(1.0%+2dgt)】
电      阻： 200Ω-2000Ω-20kΩ-200kΩ-2MΩ 【±(0.8%+2dgt)】
二 极 管： 有
三 极 管： 有
电源供应： 6F22型9V电池
最大显示： 1999

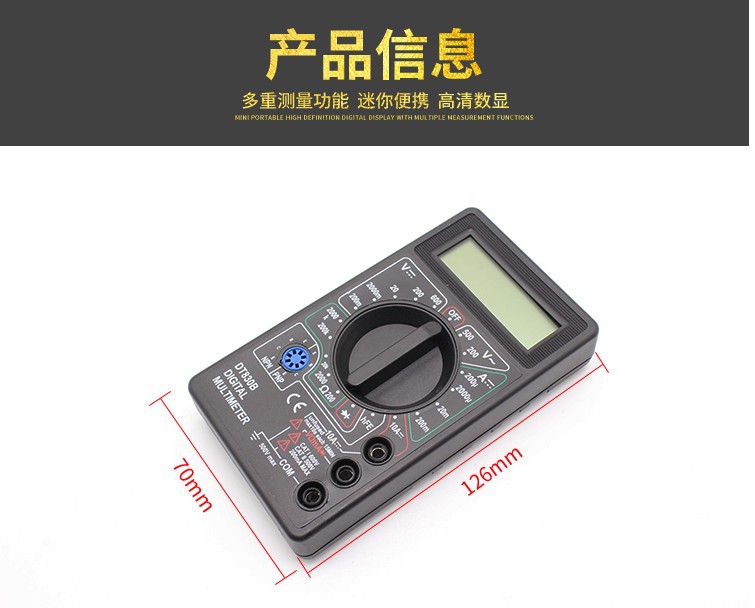

外形尺寸： 126×70×24mm
重      量： 155g

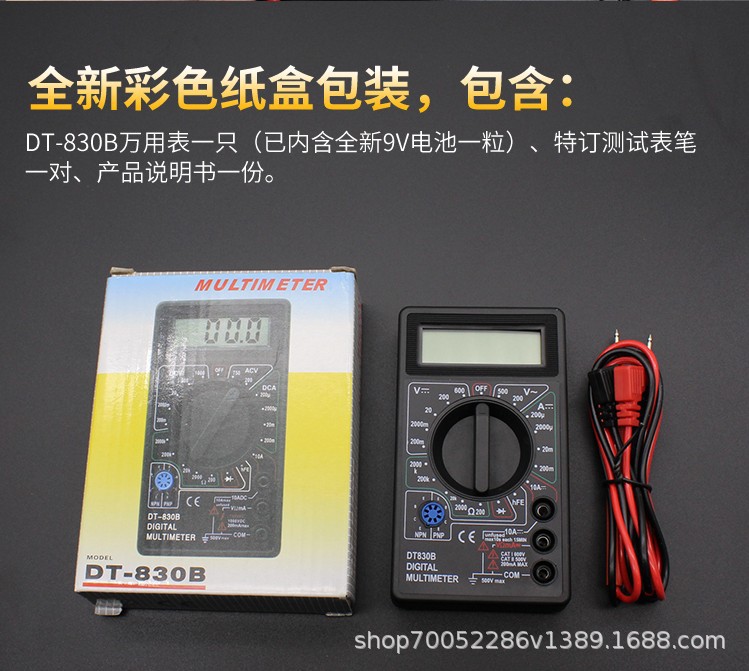

标准附件： 表笔、说明书、保修卡

警请亲爱的的朋友们注意：本商品没有蜂鸣功能，质量可靠，请参照系列说明书使用。

 一．概述

  DT830型数字万用表是三位半液晶显示小型数字万用表。它可以测量交、直流电压和直流电流，电阻、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有19档。

  本款万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“-1”，短路检查用二极管档位。

 二．技术特性

  1．测量范围

  ⑴交、直流电压（交流频率为45Hz～500Hz）；直流量程分别为200mV、2000mV、20V、200V和1000V五档，交流量程分别为200V和750V；直流精度为±（读数的0.8％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。

  ⑵直流电流

  量程分别为200μA、2000μA、20mA、200mA和10A五档，直流精度为±（读数的1.2％＋2个字），最大电压负荷为250mV。

  ⑶电阻：

  量程分别为：200Ω、2000Ω、20kΩ、200kΩ、2000kΩ五档。精度为±（读数的2.0％＋3个字）。

  ⑷二极管导通电压：

  量程为0～1.5V，测试电流为1mA±0.5 mA。

  ⑸三极管β值检测：

  测试条件为：VCE＝2.8V，IB＝10μA。

  ⑹短路检测：

  测试电路电阻＜20Ω±10Ω

  2．采样时间：T S＝0.4S。

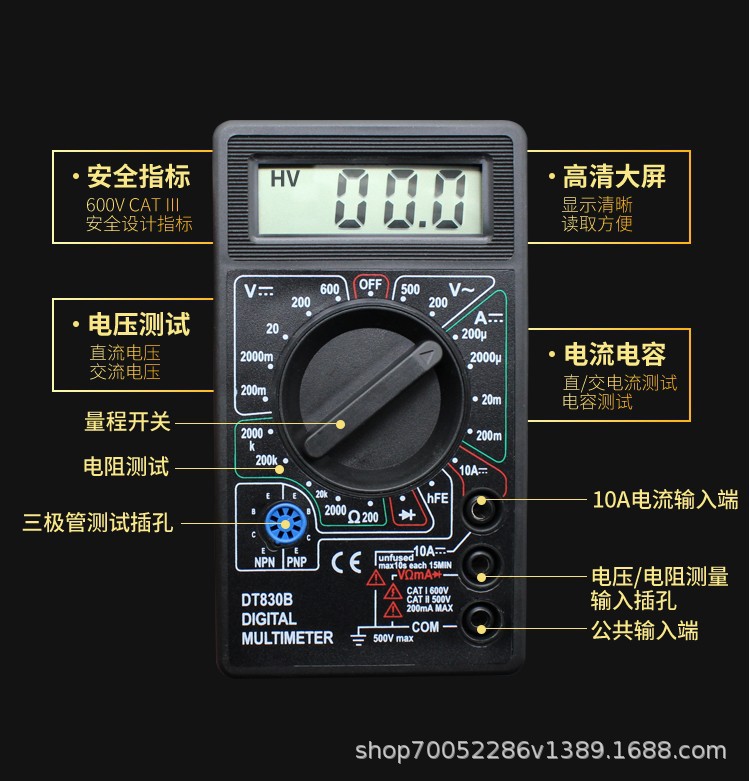

 三．面板及操作说明

  1．显示器

  三位半数字液晶显示屏

  2．电源开关

  按下，则接通电源，不用时应随手关断。

  3．电容测量插座

  本表无电容测试功能。

  4．功能量程开关

  选择不同的测量功能和量程。

  5．10A电流插孔（不能测量大于10A电流）

  当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

  6．电流插孔

  当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

  7．V/Ω插孔

  当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

  8．接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

  9．β值测试插座

  将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。

 四．使用方法

  1．准备

  按下电源开关，观察液晶显示是否正常，有否电池缺电标志出现，若有则要先更换电池。

  2．使用

  （1） 直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

  （2） 交、直流电压的测量

  红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

  （3） 电阻的测量

  红表笔插入“V/Ω”插孔中，根据电阻的大小选择适当的电阻测量量程，红、黑两表笔分别接触电阻两端，观察读数即可。特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。另外，利用电阻档还可以定性判断电容的好坏。先将电容两极短路（用一支表笔同时接触两极，使电容放电），然后将万用表的两支表笔分别接触电容的两个极，观察显示的电阻读数。若一开始时显示的电阻读数很小（相当于短路），然后电容开始充电，显示的电阻读数逐渐增大，最后显示的电阻读数变为“1”（相当于开路），则说明该电容是好的。若按上述步骤操作，显示的电阻读数始终不变，则说明该电容已损坏（开路或短路）。特别注意的是，测量时要根电容的大小选择合适的电阻量程，例如47μF用200k档，而4.7μF则要用2M档等等。

  （4） 二极管导通电压检测

  在这一档位，红表笔接万用表内部正电源，黑表笔接万用表内部负电源。两表笔与二极管的接法如图1所示。若按图1（a）接法测量，则被测二极管正向导通，万用表显示二极管的正向导通电压，单位是mV。通常好的硅二极管正向导通电压应为500mV～800mV，好的锗二极管正向导通电压应为200mV～300mV。假若显示“000”，则说明二极管击穿短路，假若显示“1”，则说明二极管正向不通。若按图1（b）接法测量，应显示“1”，说明该二极管反向截止，若显示“000”或其它值，则说明二极管已反向击穿。此档也可以用来判断三极管的好坏以及管脚的识别。测量时，先将一支表笔接在某一认定的管脚上，另外一支表笔则先后接到其余两个管脚上，如果这样测得两次均导通或均不导通，然后对换两支表笔再测，两次均不导通或均导通，则可以确定该三极管是好的，而且可以确定该认定的管脚就是三极管的基极。若是用红表笔接在基极，黑表笔分别接在另外两极均导通，则说明该三极管是NPN型，反之，则为PNP型。最后比较两个PN结正向导通电压的大小，读数较大的是be结，读数较小的是bc结，由此集电极和发射极都识别出来了。

  （5） 三极管值β测试

  首先要确定待测三极管是NPN型还是PNP型，然后将其管脚正确地插入对应类型的测试插座中，功能量程开关转到β档，即可以直接从显示屏上读取β值，若显示“000”，则说明三极管已坏。

 五．注意事项

  1．注意正确选择量程及红表笔插孔。对未知量进行测 量时，应首先把量程调到最大，然后从大向小调，直到合适为此。若显示“1”，表示过截，应加大量程。

  2．不测量时，应随手关断电源。

  3．改变量程时，表笔应与被测点断开。

  4．测量电流时，切忌过载。

  5．不允许用电阻档和电流档测电压
