轨压检测以及信号模拟检测仪
产品操作手册使用说明
用户在使用产品前，请仔细阅读本手册。
本手册是根据产品的现有功能和配置编写的，如增加新的功能和配置，本手册将随之修改
请用户认真阅读说明书的“注意”、“备注”、“说明”等，以确保用户可安全正确地使用。
CR508系列保养及使用注意事项
本机不允许擅自拆卸；
避免让本机发生强烈碰撞；
避免将本机靠近磁场；
不要使本机长期处于高温环境中；
不要使本机长期处于低温环境中；
显示屏严禁碰撞，操作按键保持清洁；
不要使用水和化学溶剂清洁本机，需用柔软的清洁布和中性的清洁剂来清洁。

汽车检测注意事项
须按汽车修理行业安全规则进行操作。特别注意周围的酸碱、毒气、高压重物等环境因素而造成的影响或损坏；
汽车蓄电池液中含硫酸，硫酸对皮肤有腐蚀性，操作时应避免蓄电池液与皮肤直接接触，特别注意不能溅入眼睛，严禁火种靠近；
发动机排出废气中有多种有毒化合物，应避免吸入，操作时应将车辆停放在通风良好的场所；
发动机运转时温度较高，应避免接触水箱和排气管等高温部件；
起动发动机前，应拉好制动手刹，变速杆置于空挡（手动变速箱）或P挡位置（自动变速器），以免起动发动机时车辆冲出发生意外事故；
对车辆进行维修之前，拉好驻车制动器，变速器挡位挂入空挡或P挡，降下司机座位侧玻璃门窗；
若发动机能起动，先暖车到正常温度（水温在80℃左右），并关闭辅助电器（如空调、灯光、音响等）；
找到此车传感器位置，选择相应的接头连接CR508进行测量，必要时用万用表测量传感器电压。
仪器使用注意事项
使用CR508系列产品进行测试时，必须轻拿轻放，远离热源和电磁磁场，避免对主机的干扰；
电器元件通电时，不能断开电路，防止自感、互感电流击坏传感器及汽车ECU；
电器正常工作时，严禁带磁性物体靠近汽车控制单元，否则汽车控制单元可能损坏；
拆装汽车控制单元或电器组件时，必须在关闭点火开关1分钟后才能进行。
目录
声明 1
目录 1
一、概述 2
二、产品主要功能： 错误！未定义书签。
三、产品参数： 错误！未定义书签。
四、产品外观及显示界面介绍 错误！未定义书签。
五、操作方法 错误！未定义书签。
六、产品配件及清单 错误！未定义书签。

一、概述
CR508是一款便携式油路压力测试及模拟仪，用户可以利用它迅速的测量汽车高压油路的共轨轨压，免除了使用机械压力表带来的拆装油管的繁琐工作，同时也避免了拆装压力管造成的异物进入油管，损坏喷油器、喷油管，造成漏油等影响，此外CR508还可以模拟高压油路的油压，方便用户模拟查找油路问题。
CR508支持所有的共轨轨压传感器，包括博世、电装、德尔福；测量范围从0MPa到200Mpa，精度达0.1MPa; CR508 采用自适应测量方式，无需用户选择，可自动识别接入传感器类型，快速测量；
CR508可以测试奔驰，宝马，奥迪，丰田，日产，大众，标志，雪铁龙，雷诺，现代，起亚，五十铃，日野，洋马，康明斯，曼，scania，沃尔沃，雷诺，依维柯，潍柴，玉柴，道依茨，底特律，珀金斯，强鹿约翰迪尔，欧宝等工程机械及车辆用柴油发动机。只要你的接头是下面的几种，都可以测试：

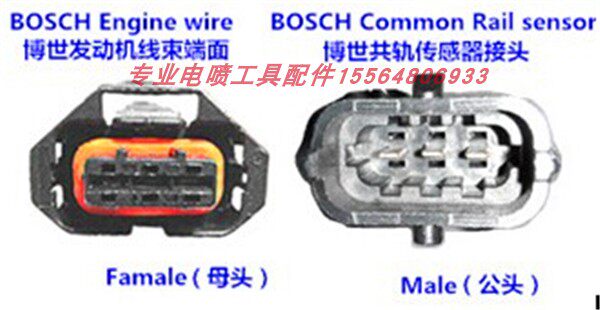

博世接头

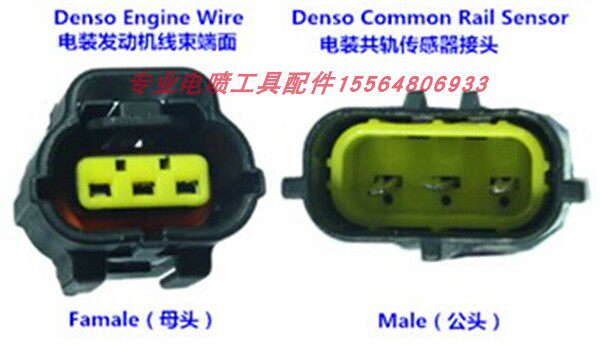

2、电装接头

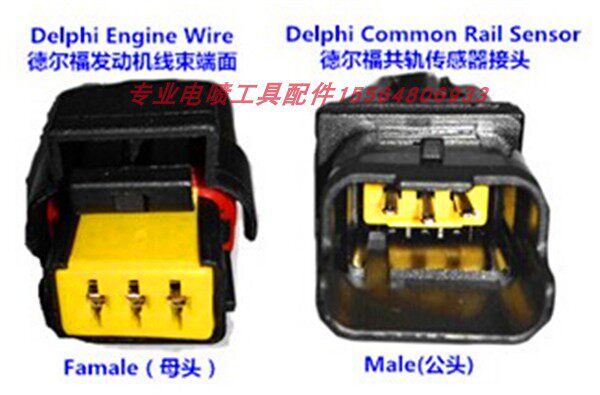

德尔福接头

二、产品主要功能：
1、测量博世共轨轨压传感器
2、测量电装共轨轨压传感器
3、测量德尔福共轨轨压传感器
4、模拟博世共轨轨压传感器
5、模拟电装共轨轨压传感器
6、模拟德尔福共轨轨压传感器
三、产品参数：
屏幕：84X48 LCD 显示
输入电压：8~36V
工作电流：典型值<50mA
典型功耗：<0.2W
工作温度：0-50℃
存储温度：-20℃ ~70℃
相对湿度：60%
产品尺寸：127*72*36
主机重量：<250g
共轨压力测量范围：0-200MPa
共轨压力模拟器模拟范围：0-200MPa
四、产品外观及显示界面介绍

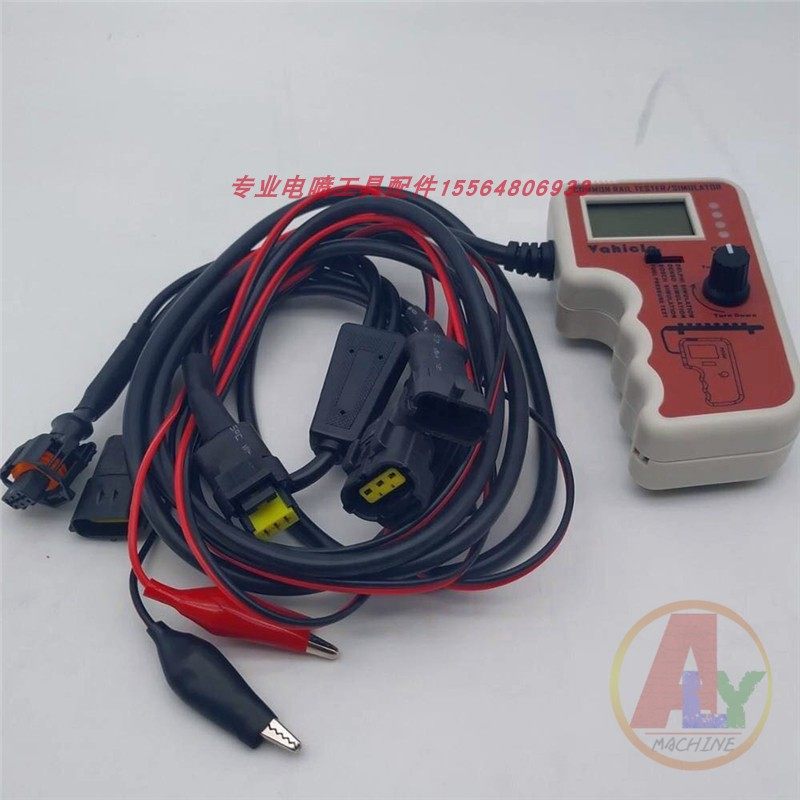

1、产品外观

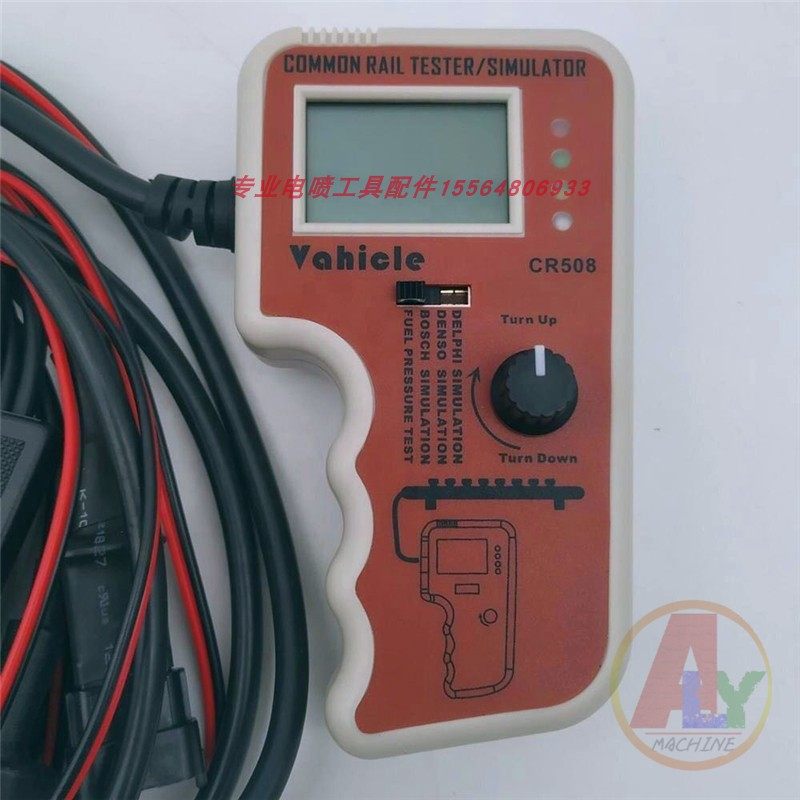

液晶显示屏；
测量及模拟选择开关；
LED指示灯；
共轨压力引线；
轨压模拟调节器；
电源线（8-32V）；
电装共轨轨压接头
博世共轨轨压接头
德尔福共轨轨压接头
主机
2、显示界面

1、测量传感器类型包括：BOSH、DENSO、 Delphi
2、测量的结果
3、测量单位
共轨压力接头说明
CR508的共轨轨压接头每一组都由两个构成，分一公一母接头，并联在一起使用，如概述中图片所见。
五、操作方法
1、共轨压力测量
当车辆油路存在异常时，请务必将汽车停下来并拉好手刹，将钥匙开关至OFF位置，将CR508模拟测量开关拨至自动测量档，找到汽车共轨压力传感器，如下图红框处为博世轨压传感器位置：

拔出共轨传感器上的接头，用CR008相应的公接头（博世传感器用博世接头，电装传感器用电装接头，德尔福传感器用德尔福接头）插到传感器上，如下图：

相应的母接头插到从传感器上拔出来的连接ECU 的接头上，总体来讲，就是将CR508 的测量接头串联在原本汽车轨压传感器及连接器之间，插拔接头时请注意定位销方向，否则会造成传感器损坏或插头损坏

As long as your joints are the following several, can test:

1. BOSCH

2. DENSO

3. DELPHI

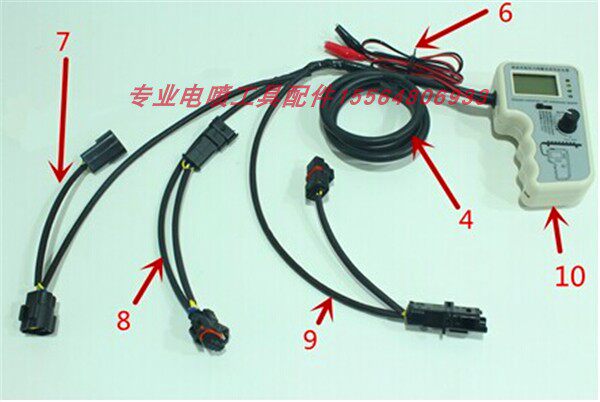

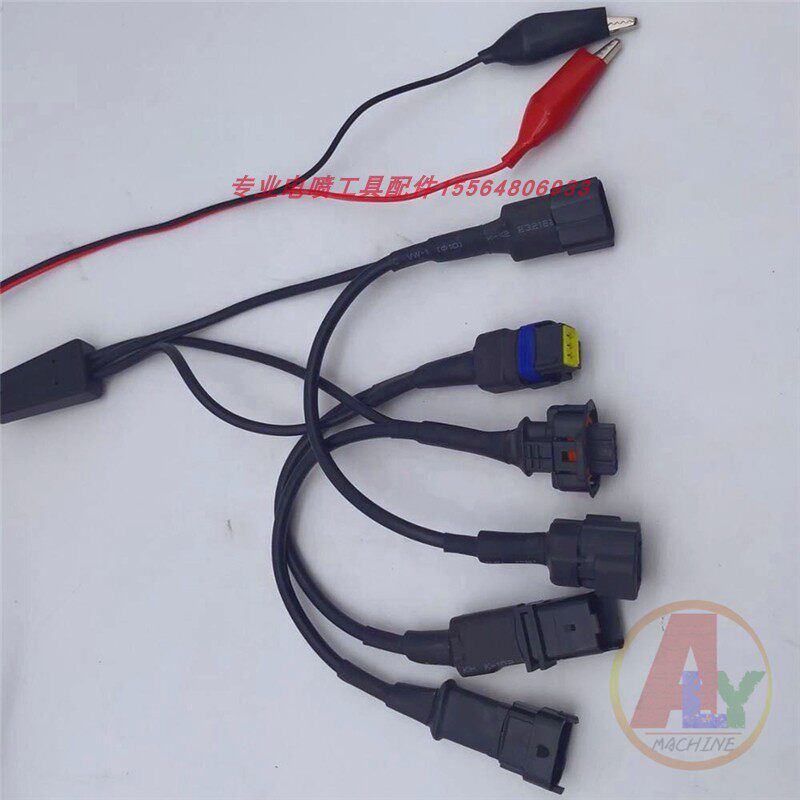

All connectors (Bosch,Denso, Delphi) Focus on one Main cable that is not easy to lose any connector:



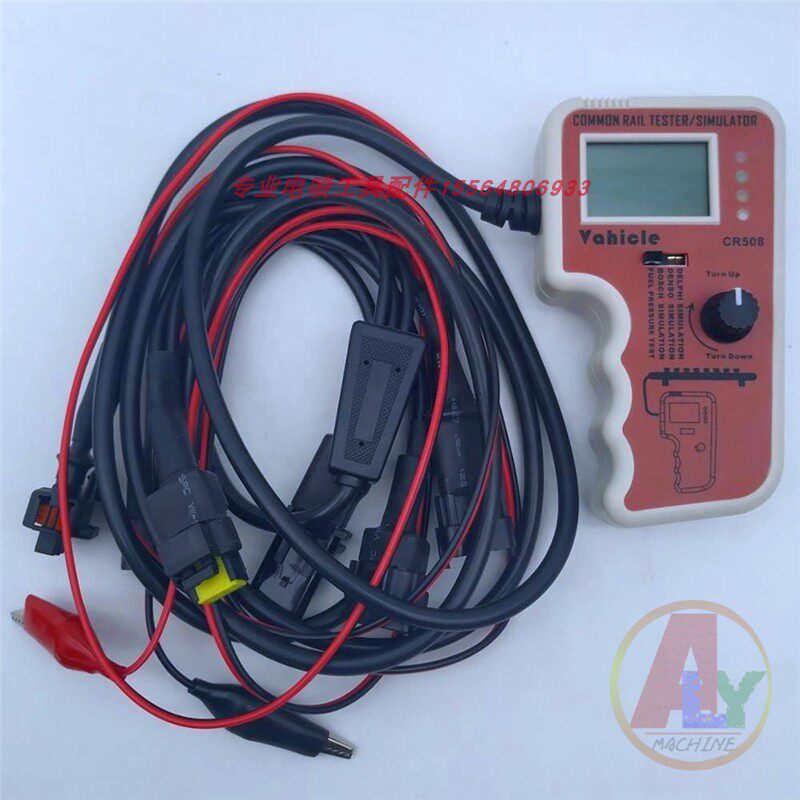

1. LCD screen;
2. Measurement and simulation selection switch;
3. LED indicator light;
4. Common rail pressure lead;
5. Rail pressure simulation regulator;
6. Power cord;
7. Denso Common Rail Pressure Joint;
8. Bosch Common Rail Pressure Joint;
9. Delphi Common Rail Pressure Joint;
10. Host machine;

Packing Including:

1pc x CR508 host machine
1pc x Product use manual
1pc x Main Cable(Denso/BOSCH/Delphi Common Rail Pressure Joint)
