粉体振实密度仪(堆密度仪) JZ-1

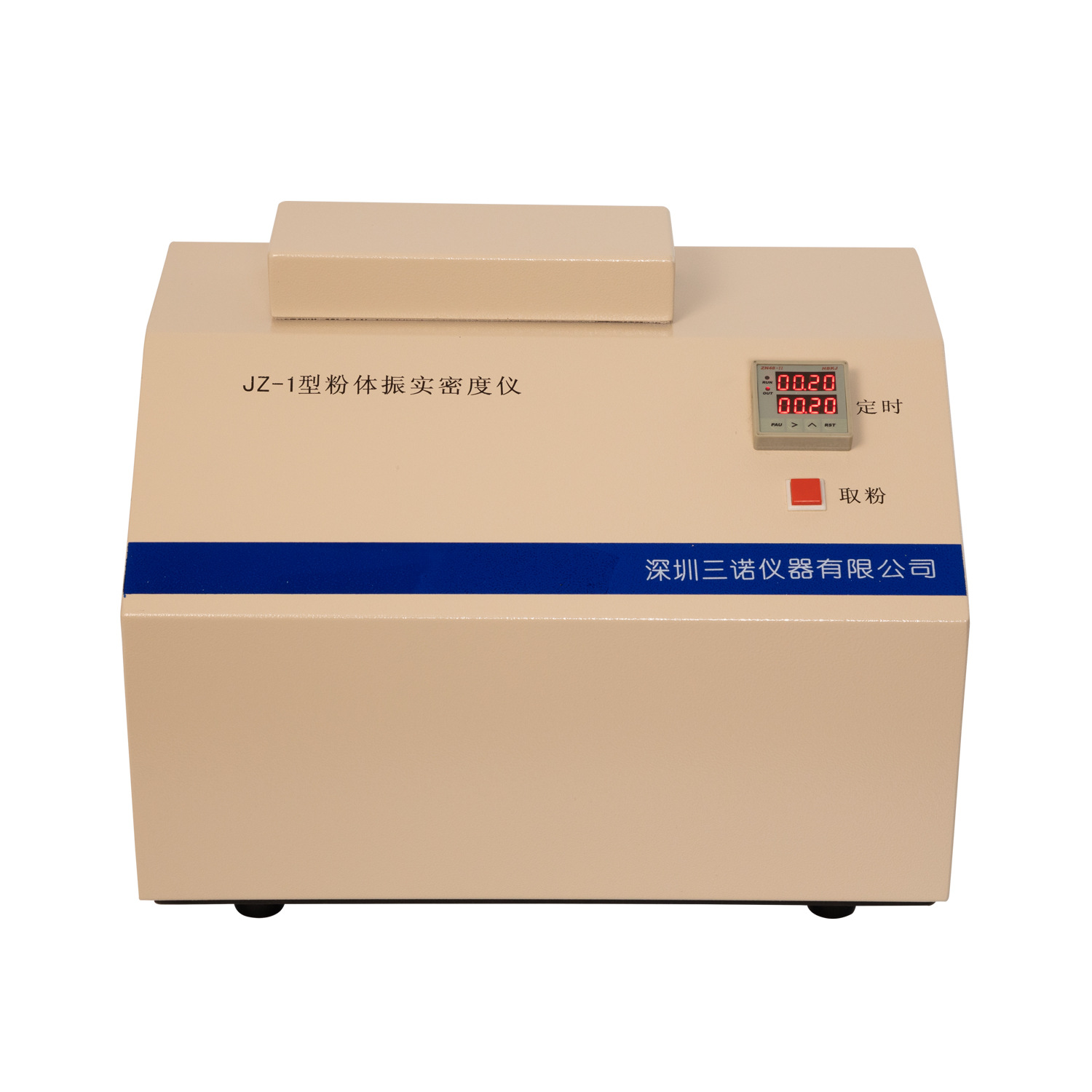

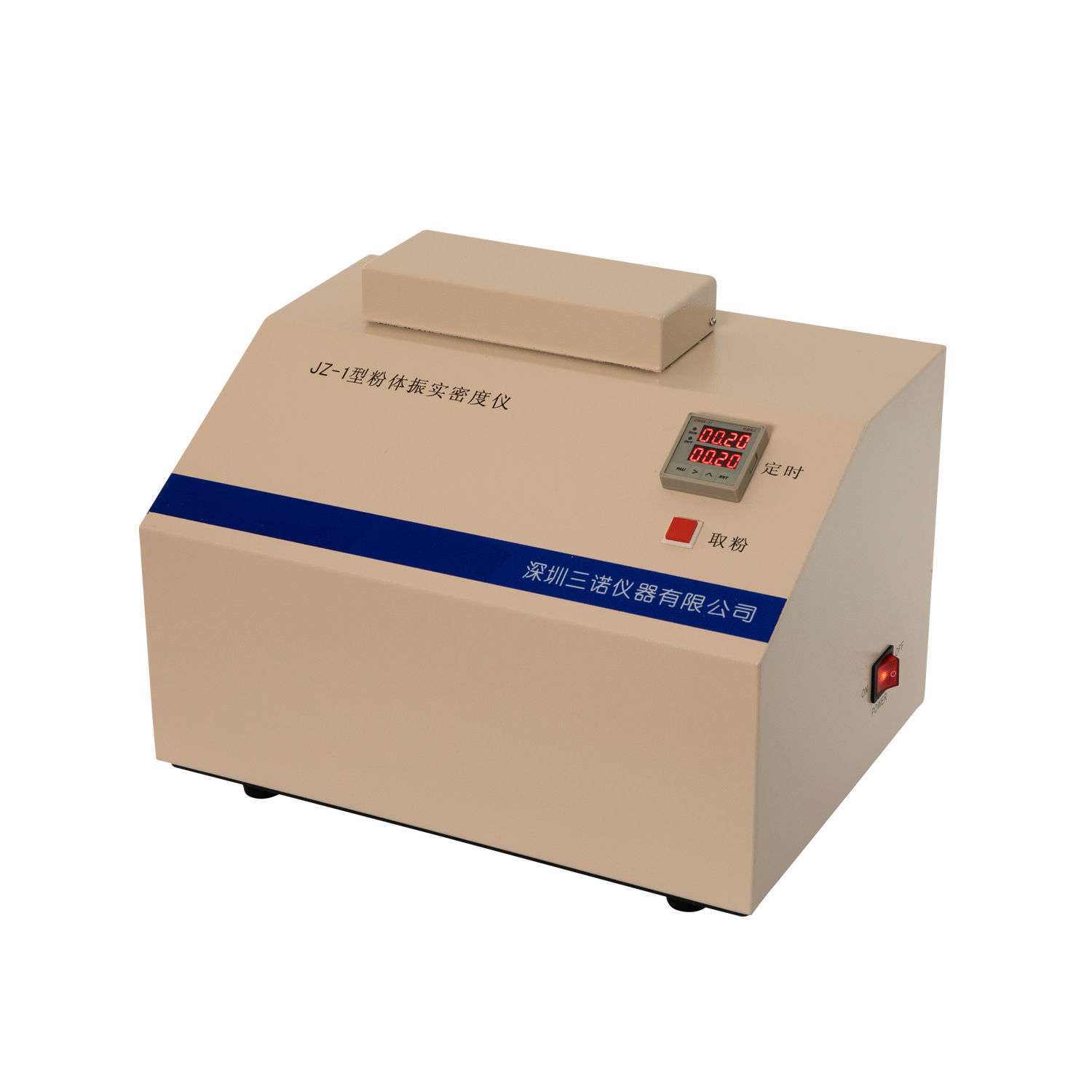

             JZ-1型粉体振实密度仪

一、概述

   在工农业生产、科研及粉体相关的行业中，常涉及到与粉体密度有关的实例。如电池行业，要保证在相同的容积内装有尽量多的粉体，

以求提供最大的电量，所以粉体密度是一个重要指标。

松装密度：粉体经烘干处理，处于自然状态情况下的密度为松装密度。

振实密度：粉体经过洪干处理，通过不同方式处理，原始形貌尽量不被破坏的情况下，使粉体颗粒之间的间隙处最小，各个颗粒处于最稳定；颗粒势能最低的状态下所具有的密度。

二、仪器介绍

产品外形：长400mm宽280mm高280mm

工作电源: AC220V±10V50Hz     功耗:50W

安装要求:仪器主机放置在牢固而平整的工作台上。

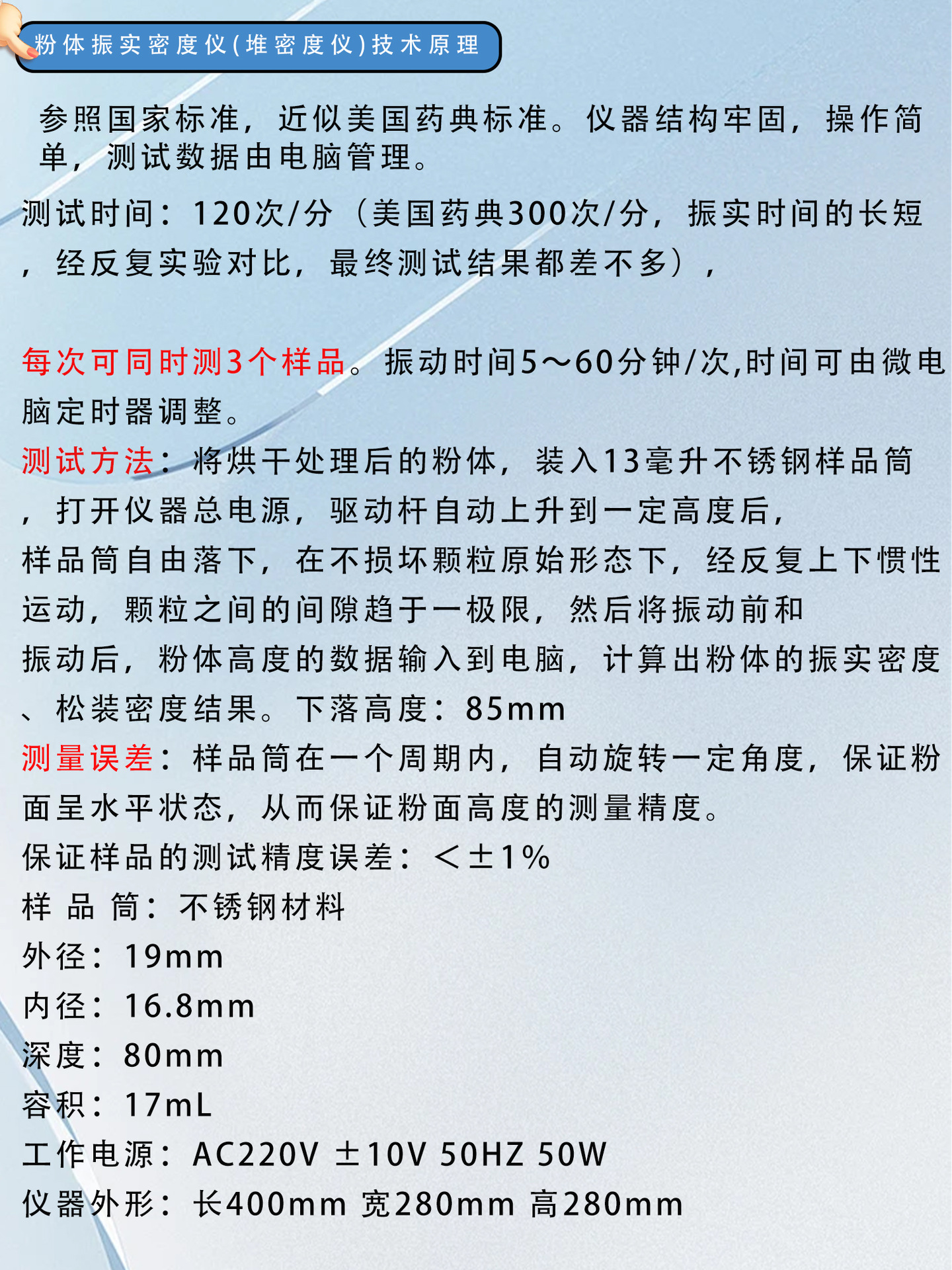

三、仪器的工作原理

将烘干处理后的粉体装入盛粉筒，在天平称上称量，将已知粉重

及筒容积输电脑专用软件，求出松装密度数据。将筒盖盖在盛粉筒上，再将该粉筒放入仪器内。粉筒在拨杆的作用下，上下运动。粉筒停止

后，由于内盛粉体的惯性仍然在运动。运动的粉体与粉筒的底部发生

碰撞，粉体势能转换成动能，再转换成冲量，相互作用于每个颗粒。使颗粒之间的间隙减小。每个颗粒趋向于最稳定的状态。通过多次的振实后，粉体的各个颗粒处于势能最小的位置（间隙最小）。将压粉砣放进粉筒，用深度尺测量粉筒中粉体的高度，即可算出振实密度。

适用范围：

  仪器利用反复振动颗粒，减小颗粒之间的间隙，测量已知粉体重

量的最小体积，所以对被测粉体有一定的要求。要求粉体是刚性的，并有足够的强度，以保证粉体在测试的过程中不变形、不破碎。

不适用范围；

被测粉体在测试过程中有弹性、变形或塑性变形，将会对测试结果造成误差。

四、软件安装

１、软件可在W98/W2000/XP系统中使用。

２、将光盘放入光驱，运行安装文件“Ｓetup”后，自动完成安装。如在W98系统中，将在桌面上自动生成JZ-1快捷键,如在W2000和XP系统中安装，则需要打开“Ｃ：\JZ-1\JZ-1”，将快捷键JZ-1拖到桌面上。

五、软件使用

１、运行JZ-1，窗口显示，按菜单操作：

操作界面：工作位选择  结果显示  结果打印   退出

参数说明：

（１） 工作位：该仪器有３个工单位，可同时对３个样进行测试。

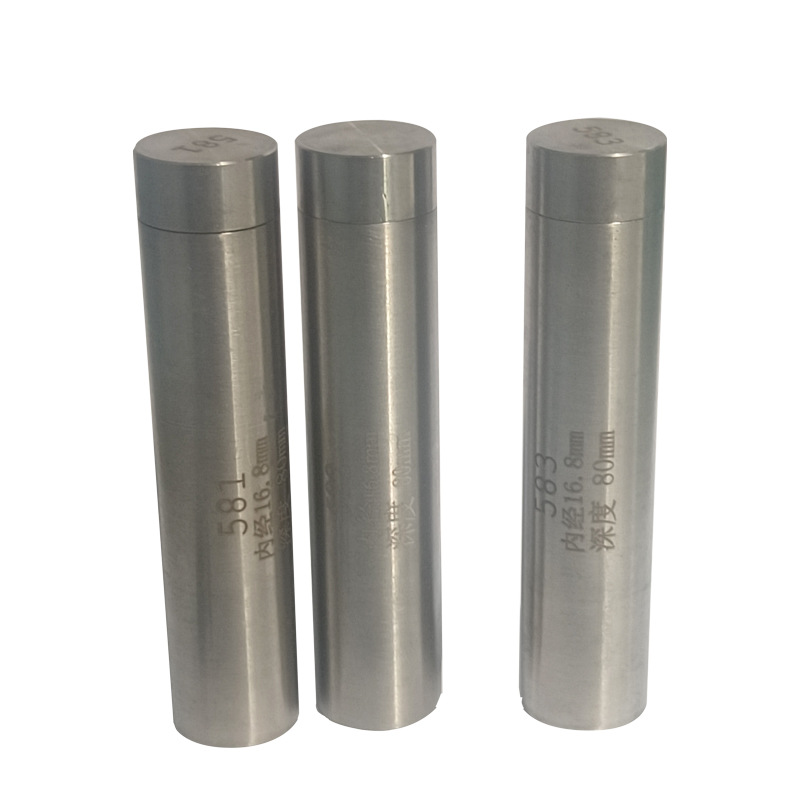

（２） 样品筒编号：仪器配有多个样品筒，各样品筒的参数略有不同。

（３） 样品筒内深度：以平均深度为准（见筒体）。

（４） 样品筒内径：在定标时，可在样品筒的参数内盛满水后称重，算出筒内总容积，然后根据筒浓度计算出样品筒内径（见筒体）

（５） 样品筒空重：样品筒毛重。

（６） 样品筒粉总重：＝样品筒空重＋粉重。

（７） 下落高度：样品筒上下行程高度（85mm）。由仪器结构所定，此数据不可调

（８） 粉面深度：粉体振实后粉面下降的高度。在测量此尺寸时，先看粉面是否平整，再放压粉砣测量粉面的深度。输入计算机时注意减去压粉砣10mm高度。

（９） 振实次数：仪器上的电机为同步电机，转速为25转/分,每转振实2次，振动频率为50次／分。

（１０） 振实时间：根据不同样品的特性，可选５～３０分钟。

３、参数认可后，键菜单“结果显示”，

４、要保存文件，键菜单“文件保存”，根据需要进行打印。

六、操作方法

１、调整定时器

ZN48智能双数显计测器,内含时间继电器、转速表等功能。

定时器示意图

显示器：正常工作时，上边四位LED(数码管)显示倒计时值,下边

四位LED(数码管)显示设定值：

左边两位显示值为：分钟，右边两位显示值为：秒。

位选取键( > )：设定时用于选择某位数字，选中的数字呈闪烁状态。

增加键(⌒)：设定时，按位选键后，按此键，可改变闪烁位的数值，

      此数值单向增加。

复位键（RST）：正常工作时，按下复位键，延时器恢复初始状态，

      抬起复位键，延时器开始延时。

２、设置定时器模式

（１）按住（＞）键不放,8秒钟后，上面一排数值闪烁；

（２）按（＞）和(⌒)键，将模式设置为08-4。

３、定时器时间设置

在设置好模式后，就要设置时间的定时，设置方法如下：

例：将振实时间设置为５分钟

（１） 按（＞）键，下面一排数值中有一位闪烁，再按（＞）键，则另一位数值闪烁：

（２） 当左边第二位数值闪烁时,按(⌒),将数值设置为5。

４、时间设置好后，按（RST）键，开始。

七、测试方法

１、烘干样品。（易燃、易爆、有毒的物料按相应要求处理，以防燃烧爆炸）

２、将粉筒编号、秤空筒重量；再秤加粉后的总重。（注：自备100g～500g电子天平秤，精度0.01g）。

３、将样品盛入粉筒中，刮来粉筒面，盖上粉筒盖（盖之前用毛刷将样品筒边沿样品清理干净）。放入仪器中的相应测试位，仪器有３个测试位，可同时测量３个样品。

４、打开仪器电源开关。

５、按一下定时器上的复位键（RST），仪器即开始工作。至设置时间后自动停止。设置单次时间为５分钟。

６、按住“取粉”按钮不放，取出粉筒。

７、打开粉盖，用压粉砣在粉面轻轻旋转，使其表面来整，然后用深度游标尺测量压粉砣平面的平面高度，测量高度加10mm为粉面实际高度（注：压粉砣的高度为：10mm）。

８、测试３～４次，依次记录出每次高度数据，至到测量高度无变化，将最终的数据输入电脑计算。

９、打开计算机，运行JZ-1振实密度仪器分析软件。显示屏上显画面为“工作位选择”“再选相应的工作位，界面显示屏参数，设置相应参数后键“结果显示”，显示出振实密度、松装密度的计算结果。可保存测试数据。也可打印结果。

八、注意事项

１、仪器电源接地必须可靠，以确保安全。

２、更换筒内样粉，只能用勺将粉刮出来。不能碰撞，避免粉筒变形。

３、保持仪器清洁，尽量避免将粉灌入仪器运动部位。

           JZ-1振实密度仪器测试报告

样品名称：CaCO3            测试时间：2008-12-05

送样单位：深圳三诺仪器               操作人员：     唐

样品烘干时间（分钟）：         样品烘干温度（度）：

振实时间（分钟）： 30         振实总次数：   1800

下落高度（mm）：   85                   环境温度（度）：20

文件名：SK

振实密度(g/cm3):0.987                   松装密度(g/cm3):0.498

           装    箱    单
