AC15-4 galvanometer DC

FMAC15型微电流检流计

一、用途

1、 作为电桥、电位差计的指零仪；

2、 可测量毫安、微安、纳安直至皮安级微小电流；

3、 可用于研究电流计特性和阻尼振荡规律。

二、技术性能

1、使用条件：

 环境温度：0℃~+40℃；

 环境湿度≤80%（RH）

 电源：a型220V50Hz电源；b型9V叠层电池。

2、基本参数

3、 关于量程：

（1）      本仪表灵敏度高，指示平稳，重复性好。量程按三倍递增方式设12档，量限宽广，覆盖严谨，因此在测量光电效应，夫—赫效应等实验曲线时，不会因换档而丢失峰谷细节或出现台阶形系统误差。

（2）      本仪表的输入阻抗，要比常用静电计管做前级的微电流放大器小2~3个数量级，且以准四端电阻的形式输入信号。因此，使用本仪表进行专业测量或做近物实验时，可以减小物理模型的失真，排除某些未及预期的影响量。

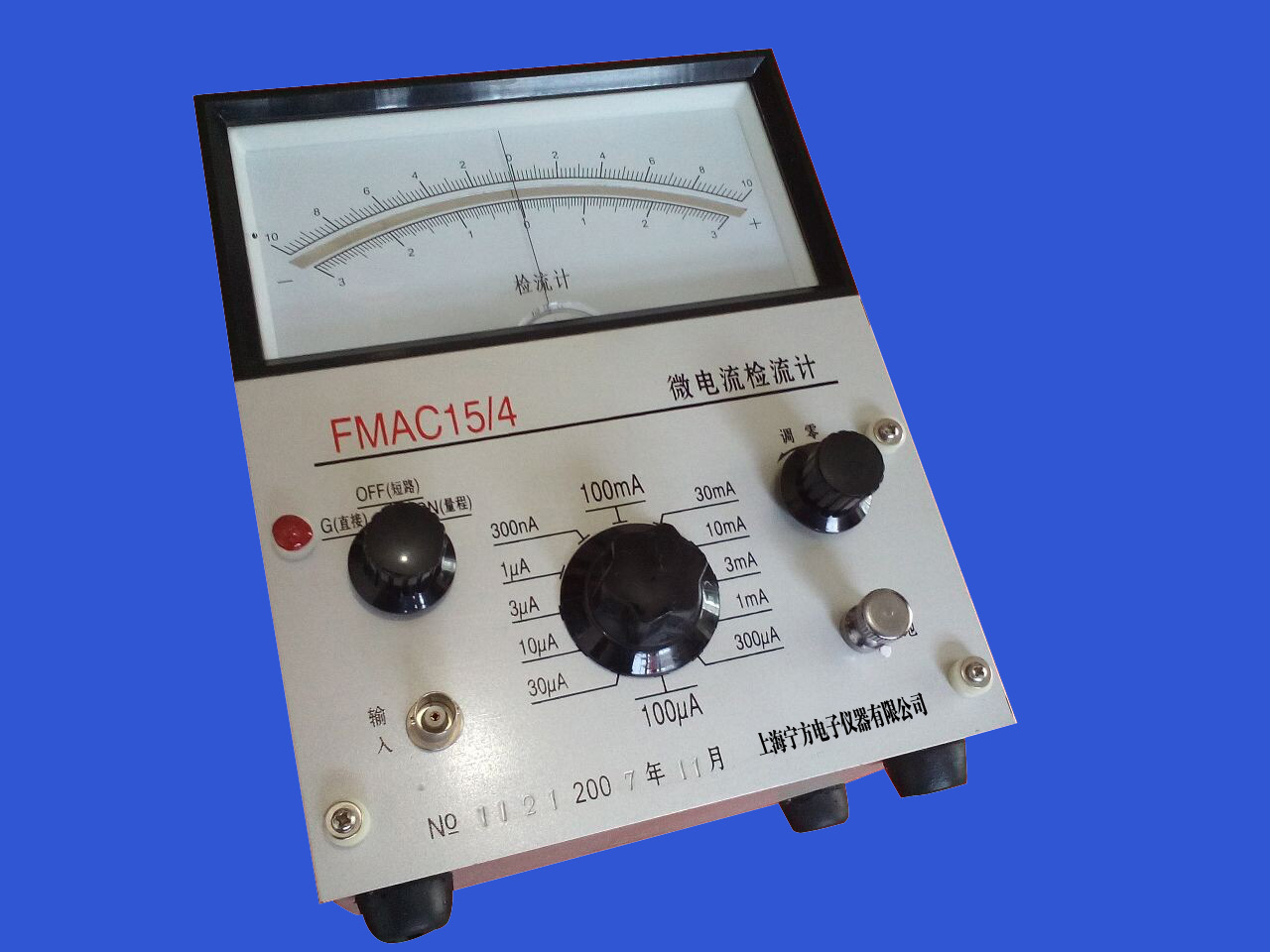

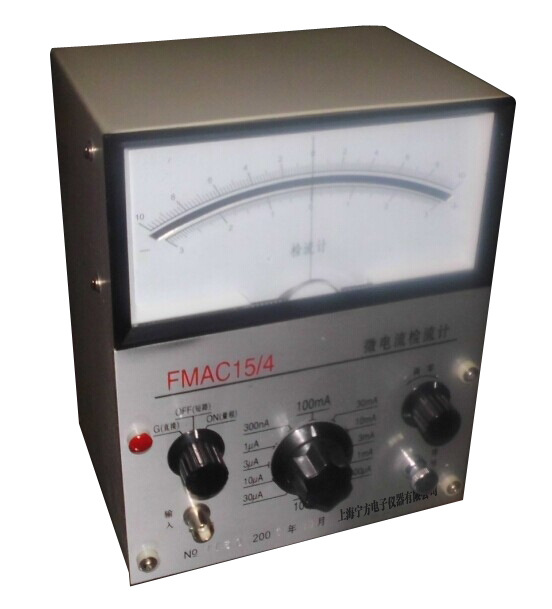

4、 关于表头:

(1)          本仪表采用宽面表头，中心零位双向偏转，可以生动地显示被测量的标量、矢量属性；双分度标尺±60/±50格，视野开阔，读数清晰。表头的机械零点可用任何带尖端的工具拨动拨盘来调节；电气零点则靠一只多圈电位器来调节。

(2)          为适应广大客户对光点检流计的习惯认知，本仪表设有一只状态开关,该开关调到“ON(量程)”时进行测量，此时表头为准临界阻尼(稍欠)状态；调到“OFF(短路)”时切断电源并将表头短路，利用过阻尼锁牢指针；调到“G(表头)”相当于光点检流计的“直接”档，此时表头直接与外电路联通，指针呈欠阻尼状态，以供客户研究和测试表头的内阻、满偏电流、冲击常数、外临界电阻，阻尼时间等参数。

二、使用

1、 将本仪表的量程开关打到最大；将表头的机械零点调准；接通市电(a型)或装好电池(b型)；将状态开关打到“ON（量程）”；视指针偏移程度粗略调节电气零点；预热10分钟。

2、 将带锷鱼夹屏蔽线的Q9插头插到面板左下角的Q9插座，此为输入端子。将锷鱼夹接入被测电路，视被册信号的强弱，适当减小本仪表的量程，然后人为地调节被测电路使信号回零，但不要断开、不要短路锷鱼夹，再度仔细调节本仪表的电气零点。这样做可以减小未知附加电势对测量结果的影响。测量如果改变量程，应照此法再度调零。

3、 在条件容许时可附加换向开关，将被测信号的极性对调，正、负读数的绝对值取平均以减小系统误差。如果出现干扰信号或人体感应现象，应将面板右下角的裸铜接线柱与大地连通，可获改善。选择量程应由大渐小，不可盲目转换到太小，以免指针超限摆动。

四、保养

本仪表要避免阳光直射、过度潮湿、腐蚀性气体和严重振动。在使用完毕或运输、存放期间，应将

状态开关打到“OFF（短路）”位置，量程打到最大。b型机的电量不足时应及时更换电池，长期不用应取出电池。

在用户使用保养正确无误的前提下，从发货之日起18个月内出现质量问题，厂家负责保修或更换；

超出保用期仍然欢迎用户送修。

上海宁方电子仪器有限公司

021-31006181   15372598907
