HT-400C地下管线探测仪（电缆路径探测及识别仪）

      HT-400C是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

一、功能特点

1. 多种功能合一：路径探测+电缆识别+A字架查障。
2. 彩屏罗盘显示：透视地下管线一览无余。
3. 超高灵敏度，2Hz超窄带宽接收，高度抗干扰。
4. 跟踪正误提示：排除邻近管线干扰。
5. 增强型测深：实时精准深度测量。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线。
8. 无源探测频谱分析：排除干扰频率。
9. 高性能发射卡钳：向运行电缆耦合信号。
10. 柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。
11. 跨步电压探测：对地绝缘破损查找。
12. 支持订制频率。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65高等级防护。

二、可选扩展功能

1. 内置L1/L5高精度GNSS定位模块：定位和距离测量。
2. 机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。

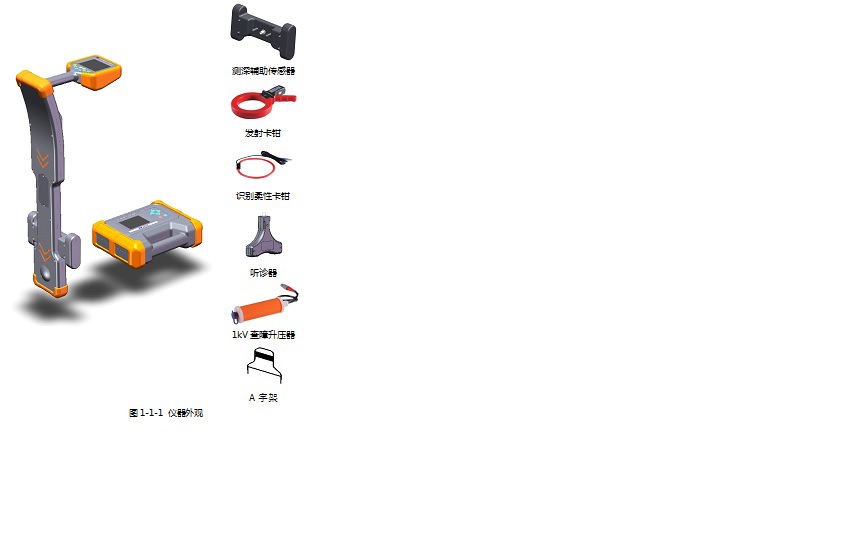

三、可选附件

1. 测深辅助传感器：用于测深时的干扰提醒。
2. 发射卡钳：用于向运行电缆耦合信号。
3. 柔性卡钳：用于电缆的唯一性识别。
4. 听诊器：用于狭小场合的电缆识别。
5. 查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。
6. 外置RTK GNSS定位手持机（精度厘米级）。

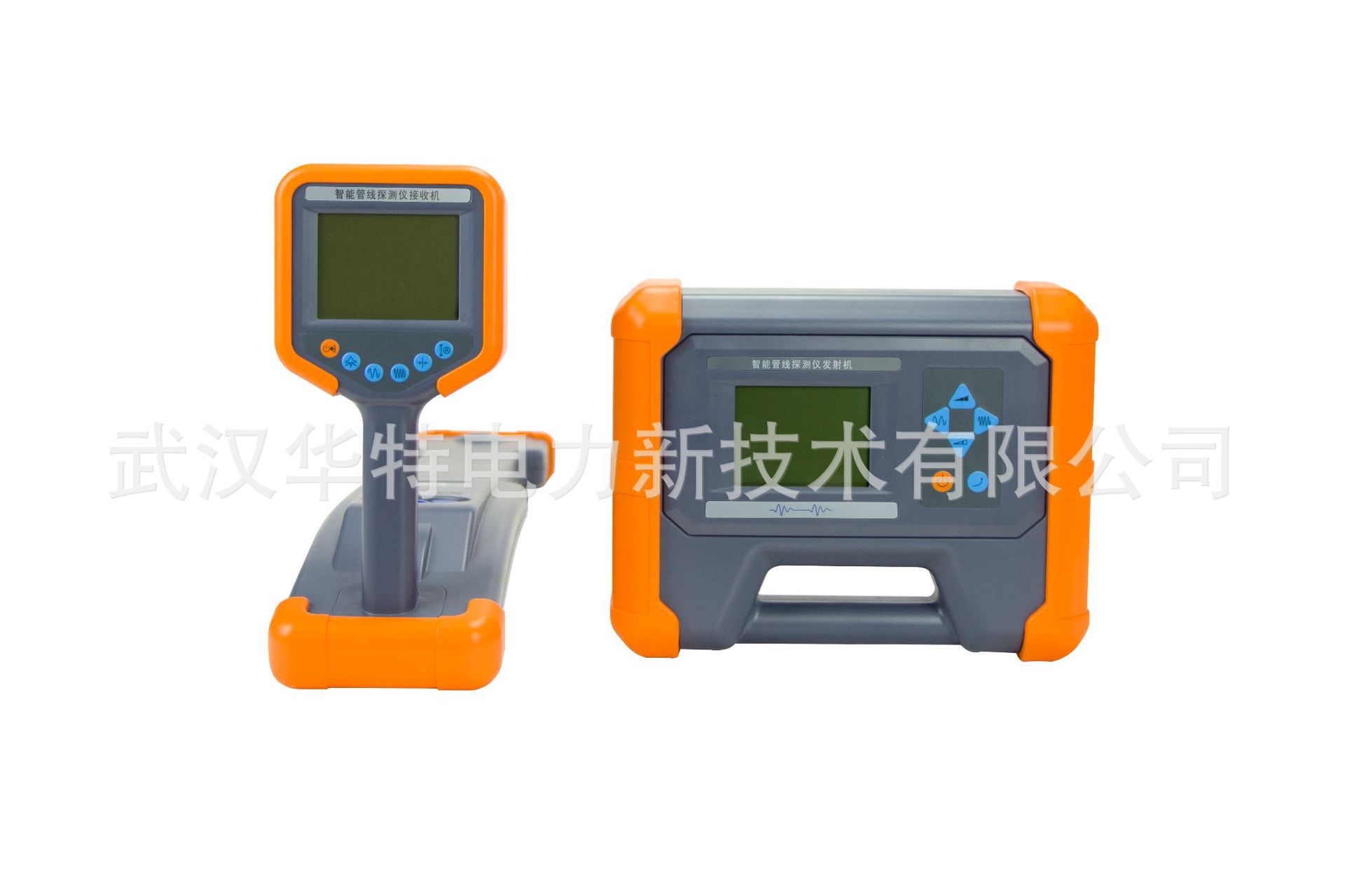

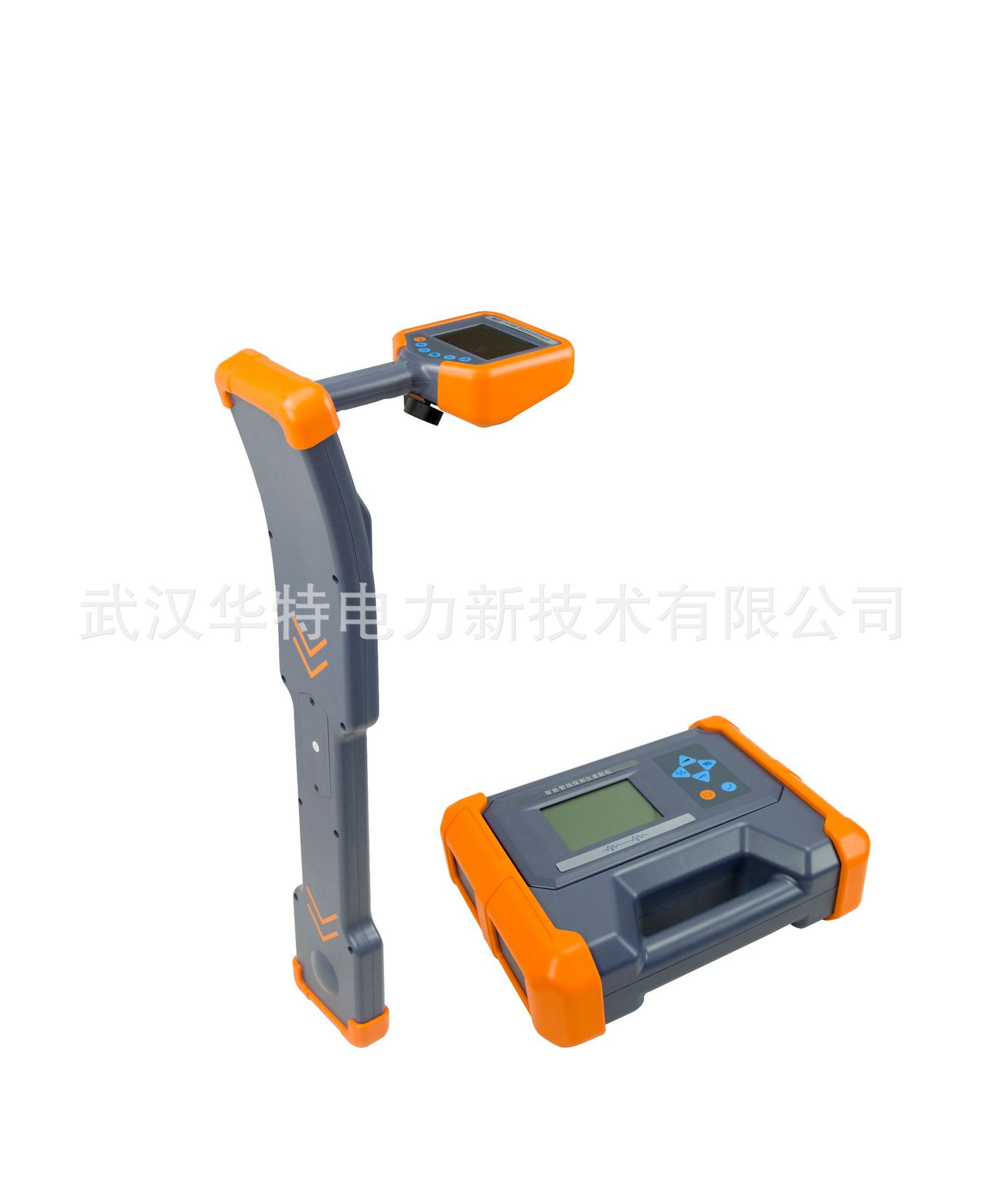

   主机

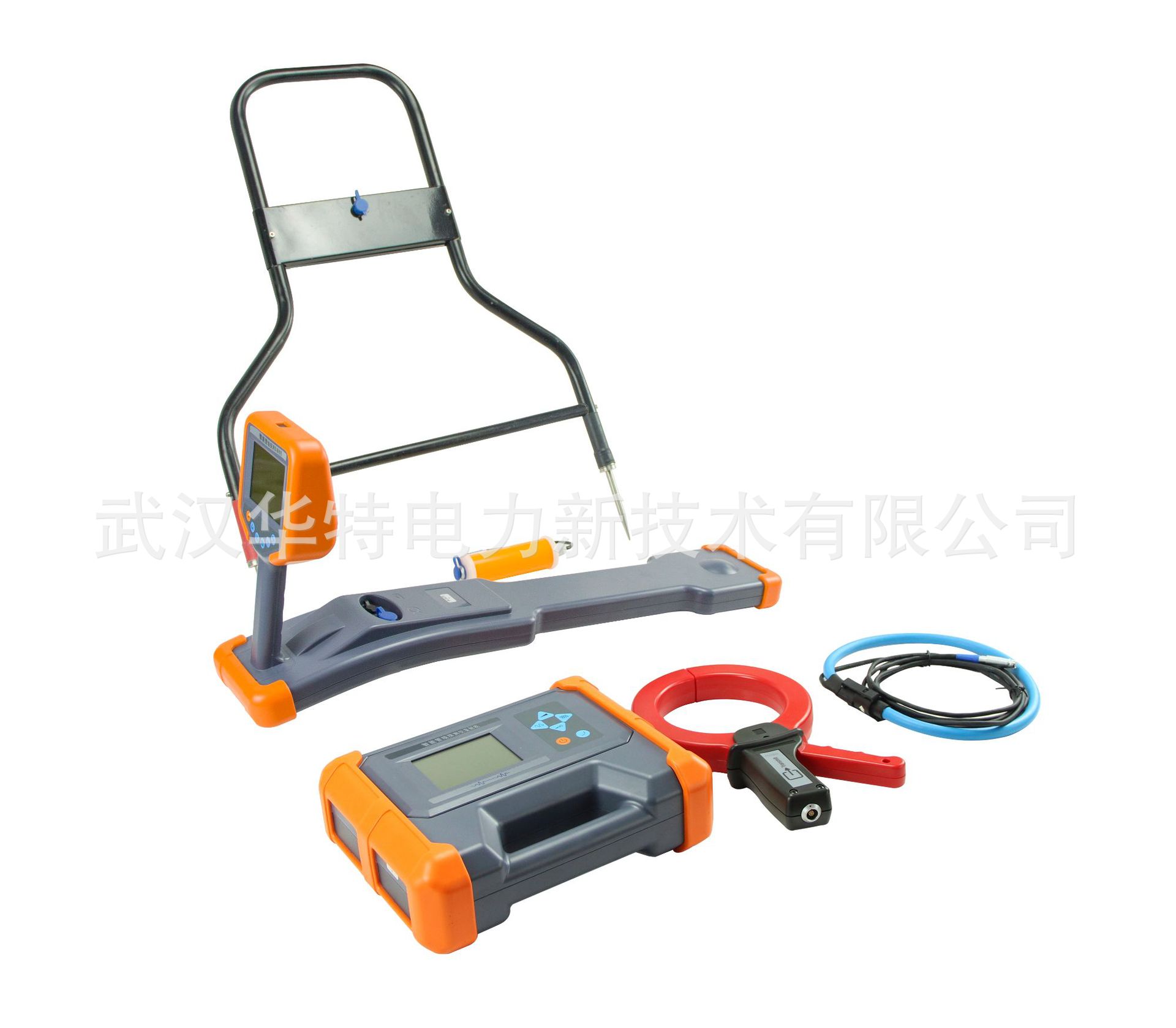

   可选附件



四、技术指标

A.发射机

1. 1. 输出方式：直连、卡钳、辐射、查障升压器
   2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
   3. 输出功率：15W ，10档可调
   4. 阻抗匹配：全自动
   5. 过压过流保护：全自动
   6. 人机界面：320×240点阵黑白LCD
   7. 电源：内置锂离子电池组，标称7.4V，大于6Ah
   8. 充电器输入：AC100-240V，50/60Hz
   9. 充电器输出：DC8.4V，2A
   10. 体积：280×220×90mm
   11. 质量：2.3kg
   12. 防护：IP65
   13. 使用条件：-25℃－60℃，小于90%RH，小于4500m

B.接收机

1. 接收方式：内置线圈、柔性卡钳、听诊器、A字架
2. 探测模式：宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段：50/60Hz工频、4-24kHz射频
5. 人机界面：320×240点阵彩色LCD，阳光可视
6. 电源：内置锂离子电池组，标称7.4V，大于3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V，2A
9. 体积：680×120×277mm
10. 质量：2.0kg
11. 防护：IP65
12. 使用条件：-25℃－60℃，小于90%RH，小于4500m
