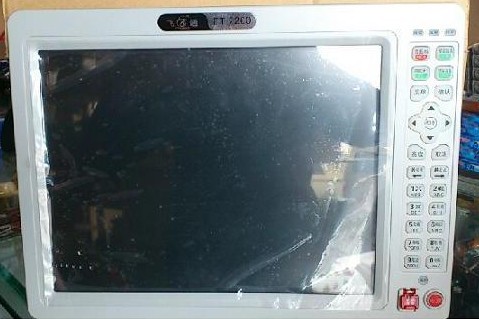

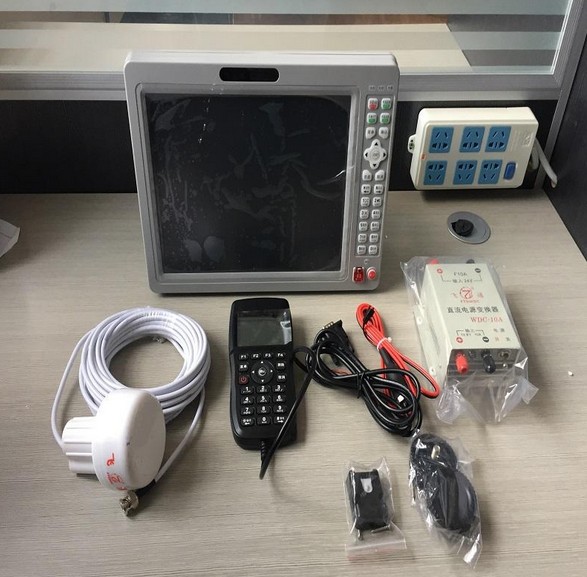

Feitong FT-2200 sistem identifikasi otomatis AIS kapal 12.1 inci sistem AIS instrumen laut Jiangsu

1、整机部分
射频单元：1个发射机、2个TDMA接收机
频率范围：156.025-162.025MHz
频道间隔：25KHz
默认频道：A：161.975MHz，B：162.025、DSC：156.525MHz
调制方式：GMSK9600b/s，FSK1200B/s（±50ppm）
频率误差：±500Hz
显示屏幕：TFT真彩8寸液晶显示屏
工作模式：CSTDMA
罗经距离：0.8m
工作电压：直流：9-16V/3A或9-38V/3A（另配电源）
防护等级：IP45
显示分辨率：800*600TFT彩色液晶
数据接口：4800b/s及38400b/s，RS-232/RS-422/TTL（3个输入、3个输出）
射频接口：50Ω（VHF） BNC/50Ω（GPS）
音频功率：≤5W/8Ω（可调）
工作温度：-20℃~﹢60℃
2、AIS发射部分
载波功率：33dBm±1.5dB
调制频谱：＜-25dBw
＜-60dBw
调制精度：＜3400Hz（比特0,1）
2400Hz±480Hz（比特2,3）
2400Hz±240Hz（比特4-199或00001111比特格式）
1740Hz±175Hz（对0101比特格式）
功率对时间的特征：发射延迟：2083us
斜坡上升：≤313us
斜坡下降：≤313us
发射时长：≤23333us
杂散发射：＜-36dBm（9KHz-1GHz）
＜-30dBm（1GHz-4GHz）
3、AIS接收部分
参考灵敏度：-115dBm（误包率＜20%）
高输入的误差：-77dBm（误包率＜2%）
-7dBm（误包率＜10%）
同信道抑制：＞10dB（误包率＜20%）
邻道选择性：＞70dB（误包率＜20%）
杂散响应抑制：＞70dB（误包率＜20%）
互调响应抑制：＞65dB（误包率＜20%）
阻塞和减敏：＞78dB（误包率＜20%）
＞86dB（误包率＜20%）
杂散分量：＜-57dBm（1GHz~4GHz）
＜-47dBm（9KHz~1GHz）
4、GPS部分
接收频率：L1：:1575.42MHz
灵敏度：≤-150dBm
数据更新：每秒一次
定位误差：2.5m
定位时间：冷启动：＜60s 热启动：＜1s

机器具有显示沿海、内江、内河地图、地名、航标灯及危险物等信息数据
船位、船速、航向、航迹、时间、日期和渔区等显示；
航标灯、危险物增加编辑功能；
光标位置潮汐、港口资料、日历表、卫星图显示功能；
航点、标记点、航线、航迹线的存储与调用（可存储8000个航点，10000个标记点，1000条航线，100000个航迹点）；
具有光标、航点、航线、航迹线导航功能；
目的地的方位、距离及预计到达时间等的显示；
具有到达、偏航、走锚、超速、航线转向、桥梁报警及提示功能

能够连续自主的接收与发射AIS数据信息；
可显示本船周围装有AIS设备的船舶的AIS数据信息；
静态数据包括：MMSI、船名、呼号、IMO号、船舶类型、船舶大小、GPS天线位置、船籍等；
动态数据包括：经纬度、船速、航向、转向率、船艏、方位、距离等；
航行数据包括：航行状态、吃水深度、危险货物种类、目的地和预到时间等；
当AIS船舶进入报警范围时，机器具有灯光及语音提示报警且报警声响随距离接近而不断改变；
中英文信息发送、紧急信息发送与接收；
AIS船队管理，AIS禁止报警船舶和发现船舶报警列表设置；
AIS目标船船牌显示、航迹跟踪记录

距离报警：当AIS船舶进入距离本船设定范围内时，声光报警启动
CPA报警：当有AIS船舶与本船TCPA、DCPA的值在报警范围时，声光报警启动
注：报警时，屏幕上AIS目标变为红色图标，面板上的报警指示灯闪动，同时扬声器发出一次报警音："方向××度，相距××海里
有船靠近。请小心避让。"
