Meteran listrik satu fase, pengukur faktor frekuensi daya arus tegangan 220V tipe rel panduan, watt jam, cerdas, fase tunggal

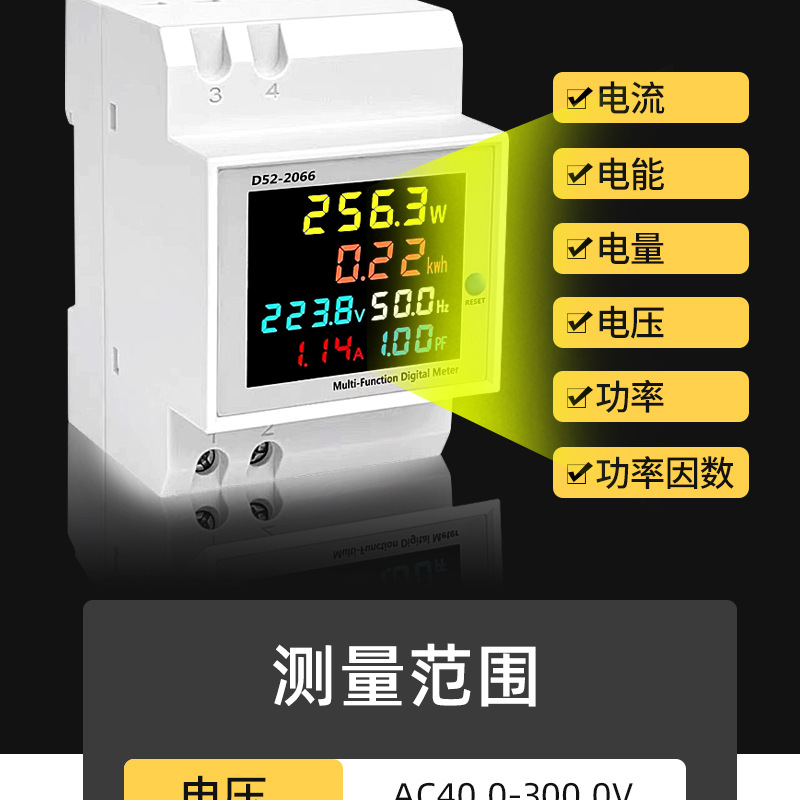

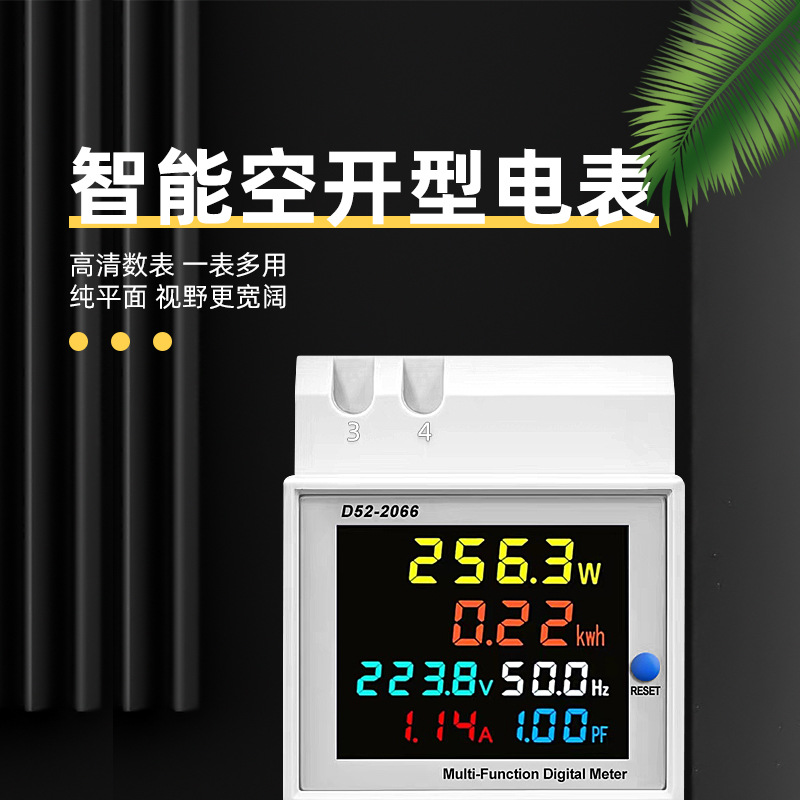

D52-2066型导轨式数显多功能表是在仪表上同时示交流电压、交流电流、有功功率、功率因素、频率以及电能等6个参数。仪表显示部分采用彩色全视角高清液晶显示屏。

主要技术指标

1.测量精度: 1％±2个字
2.测量范围: 交流电压：AC40.0-300.0V,(或AC250.0-450.0V)，用户在订货时根据需要选择一种合适的量程）
交流电流： AC0－100.0A，电流显示分辨率为0.01A
工频频率: 45.0Hz-65.0Hz
功率因素: 0.00-1.00PF
有功功率：测量范围是0-45000W，在0-9999.9W之间的显示分辨率是0.1W，其余的为1W
电 能：测量范围是0-99999kwh，0-999.99kwh最小显示分辨率为0.01kwh
1000.0-9999.9kwh最小显示分辨率为0.1kwh，
10000-99999kwh最小分辨率为1kwh
4.测量速度: 约每秒2次

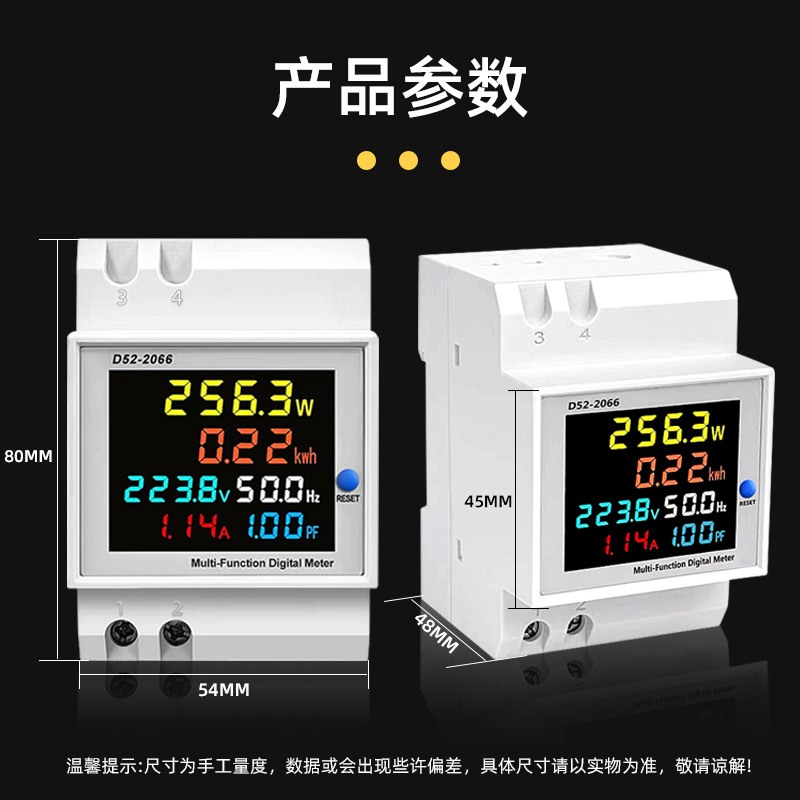

5.外型尺寸: 54×80×64

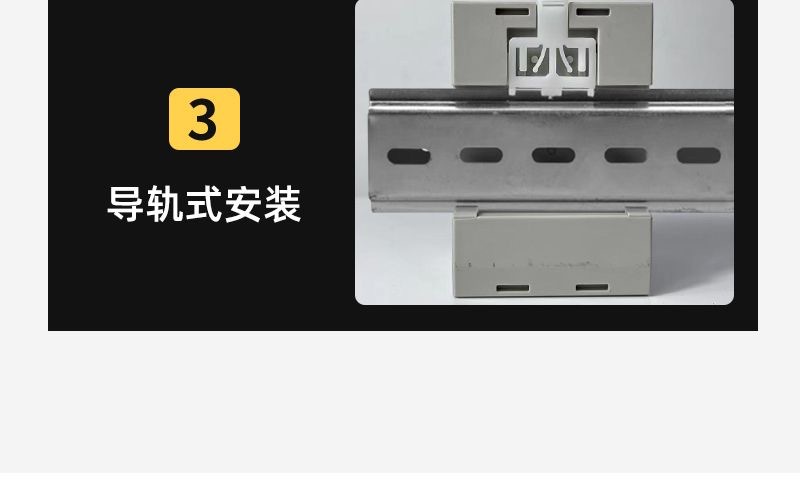

6.按装方式： 导轨式

使用和接线方法

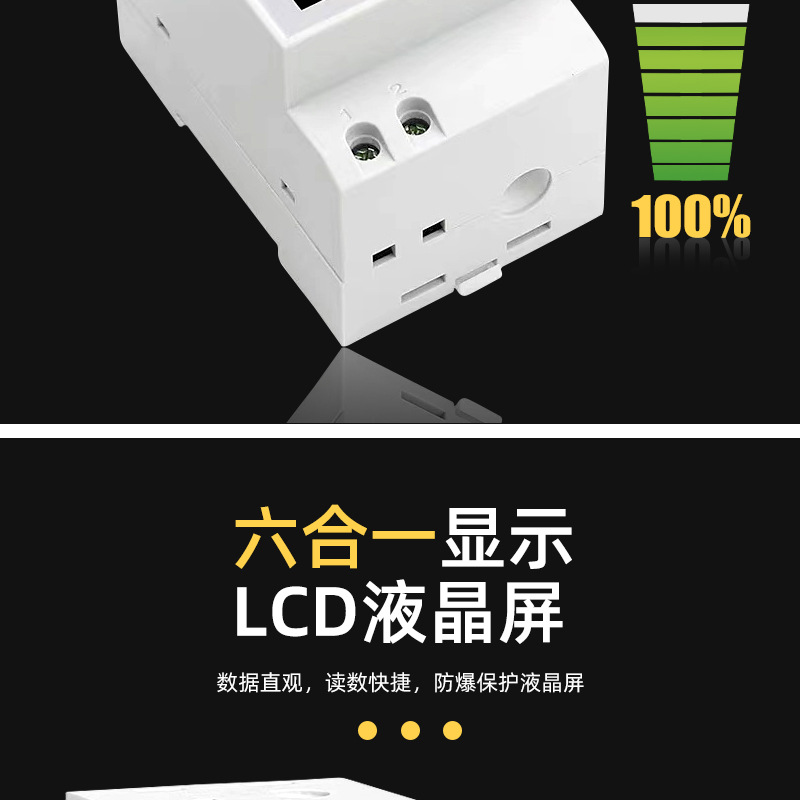

1.将被测量的电压接入仪表的左下方的1和2接线端子上。

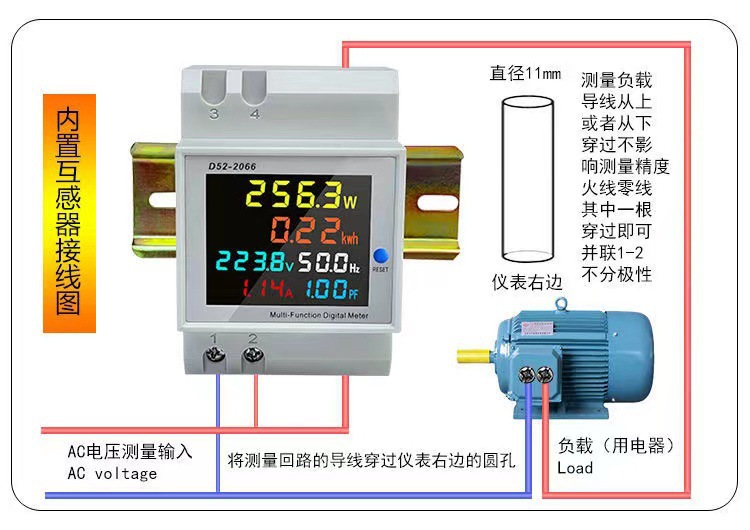

2.内置互感器按图一接线图接线，将测量回路的导线穿过仪表的下方的圆孔,导线的穿入方向用户根据使用的情况任
意选择，可以从仪表的下面圆孔穿入上面出来，或从仪表上面圆孔穿入下面出来,穿入方向不一样不会影响测量结果。
3.外置互感器按图二接线图接线，将随仪表的精密电流互感器的二次端2根导线分别接到仪表左上方的3和4接线端子
上,将测量回路的导线穿过互感器的圆孔。

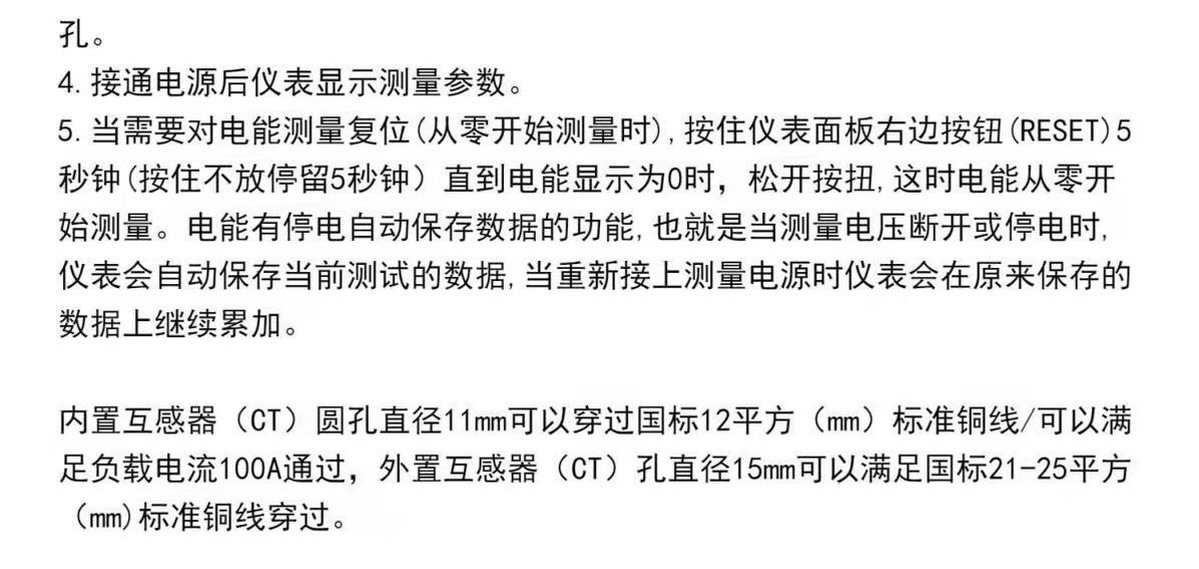

4.接通电源后仪表显示的测量参数。

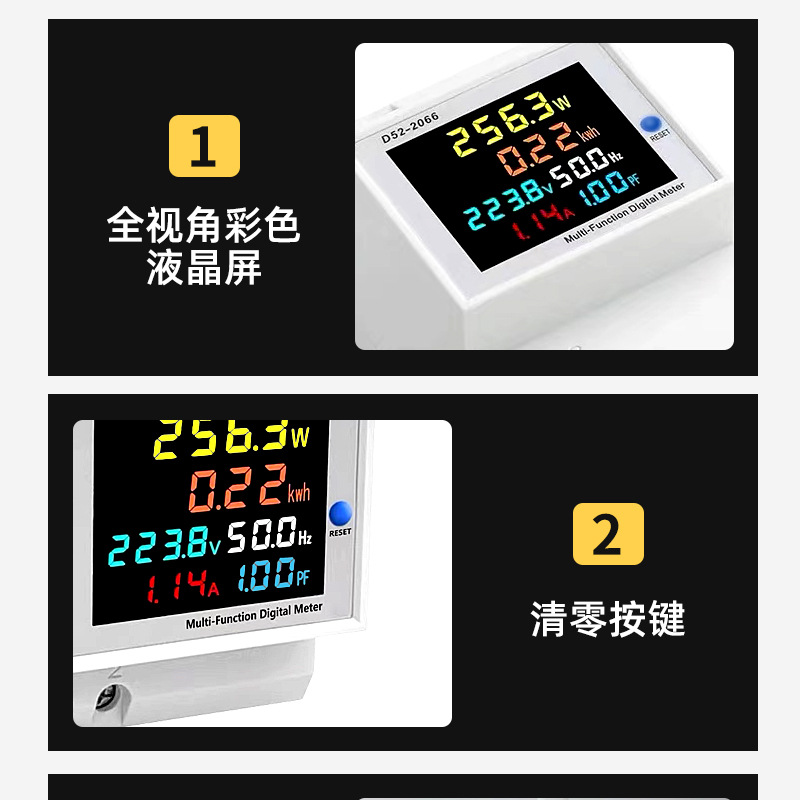

5.当需要对电能测量复位(从零开始测量时),按住仪表面板右边按钮(RESET)5秒钟(按住不放停留5秒钟）直到电能显示
为0时，松开按扭,这时电能从零开始测量。电能有停电自动保存数据的功能,也就是当测量电压断开或停电时,仪表会
自动保存当前测试的数据,当重新接上测量电源时仪表会在原来保存的数据上继续累加
