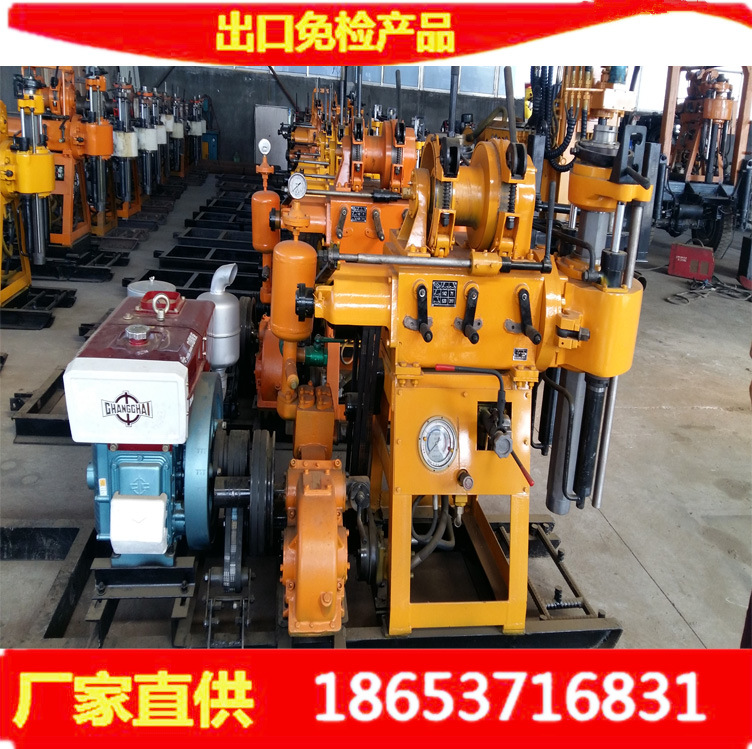

XY-1A-5型钻机是在XY-1A型钻机的基础上根据客户要求，增加泥浆泵、移位功能改制而成的，是一种油压给进的高速带水泵轻便钻机。

1.1.钻机用途及适用范围

1.1.1.本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。

1.1.2.可根据地层的不同选用金刚石、合金及钢粒等钻头进行钻进。

1.1.3.当终孔直径分别为75mm和46mm时，额定钻孔深度分别为100m和180m，深

不得超过各钻进深度的110%，额定开孔直径为110mm，开孔直径允许为200mm。

1.2.钻机特点

1.2.1.具有油压给进机构，提高钻进效率，减轻工人劳动强度。

1.2.2.钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，操作方便，可靠。

1.2.3.配有孔底压力计指示压力便于掌握孔内情况。

1.2.4.手柄集中操作方便。

1.2.5.钻机结构紧凑，体积小，重量轻，分解性强，便于搬迁，适合于平原或山区工作。

2.技术规格

2.1.基本参数

注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.

XY-200型钻机集合了目前市场流行的XY-1、XY-1B、XY-1A等小型钻机的主要功能和特点设计而成的。即采用XY-1的油压自动给进，XY-1B的大模数齿轮传动系统，XY-1A的宽范围转速的较大扭矩轻型回转钻机。

本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进、小型基桩孔。。分XY-200、XY-200（YJ）（带移位功能）和XY-200（YJ）带水泵三种。

钻机特点：
(1) 具有油压自动给进机构，提高钻进效率，减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘，并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力，便于掌握孔内情况。
(4) 手柄集中，操作方便。
(5) 结构紧凑，钻机及动力机都安装在同一个底座上，占用场地面积小。
(6) 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
(7) 装有了防护罩，突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母，提高了钻机可靠性。

钻机额定钻孔深度200m，深不得超过220m。额定开孔直径200mm．开孔直径允许300mm。

钻深与钻径应根据地层情况而定。

XY-44A型岩芯钻机

概述：为适应当前地质勘探逐步向深部发展的需要，公司在XY-42型和XY-44型钻机的基础上改型设计了一种钻进能力较大的XY-44A型岩芯钻机新产品。它除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向结构；配有水刹车、手压油泵。

   该型号钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进、以及大口径基础桩工程施工。本产品除销售各地外，还出口东南亚、非洲、美洲和欧洲等地区.

特点：具有较多的转速级数（8级）和合理的转速范围，低速扭矩大（达3200牛顿·米），既适合以合金、金刚石岩心钻进，也可用于工程地质勘察，水文水井钻进和基础桩工程施工。 立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应性强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。重量轻，可拆性好，钻机净重2300千克，主机可分解为10个部件（可拆部件重量300千克），搬迁方便，宜于山区工作。 液压卡盘采用双向供油并装有液压锁，卡盘夹持力大，夹持稳定。 配有水刹车，深孔钻进，下钻平稳。 采用单联齿轮油泵供油，安装简单，方便使用，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵起出孔内钻具。 钻机结构紧凑，布局合理，所有部件表露在外，不相互重迭，便于维护、保养和修理。 低，移车距离长（可达460毫米），固定牢靠，高速钻进稳定性好。 配有防震仪表，仪表寿命长，利于掌握孔内情况。操纵手把较少，操纵灵活可靠。 通用化程度高，该机与XY-4型钻机通用件达60%，与XY-42型钻机通用件达75%。

1、钻进能力

2、钻孔角度：0～360°
3、动力机：

4、回转器   型式：双油缸液压给进机械回转式,立轴通孔直径：93mm,立轴转速：立轴扭矩：3200N.m ,

立轴行程：600mm ,立轴起重力：120kN,立轴加压力：90kN
5、卷扬机 钢丝绳直径：17.5mm卷筒钢丝绳容量： 110m　单绳提升力：45Kn

6、外形尺寸(长×宽×高)：3042×1100×1920mm       7、钻机重量：2300kg

注:本钻机动力配备柴油机或电动机,需由用户订货时提出.

将立轴改为大通孔，主动钻杆为89mm可以钻1米以内口径的各种钻孔。

XY—6型钻机是综合国内外各种岩芯钻机的优点和工艺于一体具有较大钻进能力的液压给进，立轴回转，金刚石钻进的新型多功能的钻机。

   XY—6型钻机可用于大口径金刚石钻进，水文石油，天然气，地热勘探、打井和坑道通风排水，堤坝注浆以及桥梁和建筑工程。钻机配备有大型水刹车、系数高、卷扬能力大，提升制动能力强，广受用户欢迎.
